CABLE DE ENERGÍA DE 18/30 (36) kV

Pregunte ahora
VISIÓN DE CONJUNTO
APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiere protección mecánica.

ESTÁNDAR

 GB/T 12706.3

VOLTAJE

26/35kV
DESCARGAR
HOJA DE DATOS DEL CABLE
26/35(40.5)kV
GB/T 12706.3
REDES DE DISTRIBUCION
USO INDUSTRIAL
POR RAYA DE COLOR
POR NÚMERO
ESPECIFICACIONES
RENDIMIENTO ELÉCTRICO
26/35(40.5)kV
ESTÁNDAR
GB/T 12706.3
APLICACIÓN
REDES DE DISTRIBUCION
USO INDUSTRIAL
IDENTIFICACIÓN DEL NÚCLEO
POR RAYA DE COLOR
POR NÚMERO
DESEMPEÑO QUÍMICO
RESISTENCIA QUÍMICA Y ACEITE: BUENO
RENDIMIENTO MECANICO
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)
RENDIMIENTO DE FUEGO
NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%
RENDIMIENTO TERMINAL
TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃
OTRAS PROPIEDADES
APROBACIONES
N/A
CONDICIONES DE INSTALACION
AIRE LIBRE
ENTERRADO
EN CONDUCTO
MARCADO DE CABLES
IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO
EMBALAJE
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

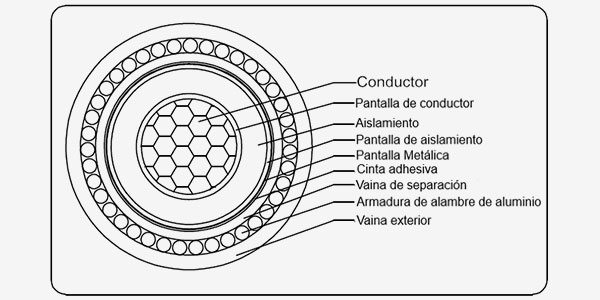

CONSTRUCCIÓN
1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Pantalla Metálica

Cinta de cobre

6. Relleno (solo para cable multipolar)

No higroscópico

7. Cinta adhesiva

Non-woven fabric

8. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

9. Armadura

Tres núcleos: cinta de acero galvanizado (STA) o alambre de acero galvanizado (SWA)

10. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)



PARÁMETRO

Table 1
Table 2
Table 3

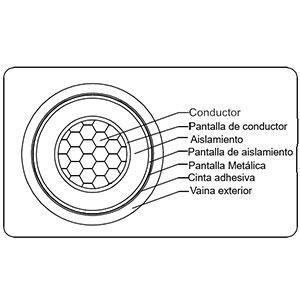

Cable sin Blindaje Aislado XLPE de 26/35 kV de un Solo Núcleo
Conductor Espesor del
Aislamiento
Espesor de la
Funda Exterior
Aprox. Diámetro
Total

Aprox. Peso del Cable
Área de Sección
Transversal
Nom.Diámetro Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
50 8.1  10.5  2.2  37.4  1645  1361
70 9.7  10.5  2.2  39.0  1914  1500
95 11.4  10.5  2.3  40.9  2247  1675
120 12.9  10.5  2.3  42.4  2543  1819
150 14.2  10.5  2.4  43.9  2866  1978
185 15.9  10.5  2.4  45.6  3277  2165
240 18.3  10.5  2.5  48.2  3925  2465
300 20.4  10.5  2.6  50.5  4583  2758
400 23.2  10.5  2.7  53.5  5535  3168
Expand More

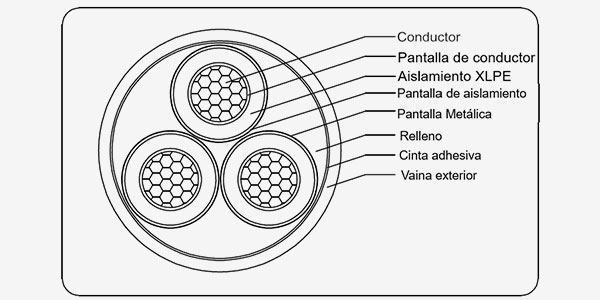

Cable de Tres Núcleos sin Blindaje Aislado XLPE de 26/35 kV
Conductor Espesor del
Aislamiento
Espesor de la
Funda Exterior
Aprox. Diámetro
Total

Aprox. Peso del Cable
Área de Sección
Transversal
Nom.Diámetro Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
50 8.1  10.5  3.5  79.5  5399  4539
70 9.7  10.5  3.6  83.2  6288  5036
95 11.4  10.5  3.7  87.2  7324  5595
120 12.9  10.5  3.8  90.7  8299  6113
150 14.2  10.5  3.9  93.7  9292  6610
185 15.9  10.5  4.0  97.7  10634  7273
240 18.3  10.5  4.2  103.4  12694  8283
300 20.4  10.5  4.3  108.2  14734  9220
400 23.2  10.5  4.6  115.0  17792  10642
Expand More

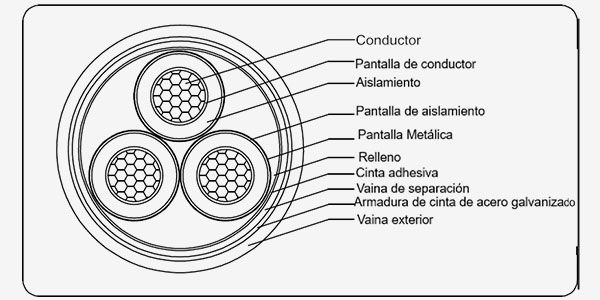

Cable Blindado Aislado XLPE de 26/35 kV de Tres Núcleos
Conductor Espesor del
Aislamiento
Diámetro (espesor) de la
Armadura
Espesor de la
Funda Exterior
Aprox. Diámetro
Total
Aprox. Peso del Cable
Área de Sección
Transversal
Nom.Diámetro SWA STA SWA STA SWA STA Cobre Aluminio
SWA STA SWA STA
mm2 mm mm mm mm mm mm mm mm kg/km kg/km kg/km kg/km
50 8.1  10.5  3.15  0.8  3.8  3.7  90.8  86.9  10939  8189  10079  7330
70 9.7  10.5  3.15  0.8  3.9  3.8  94.2  90.8  12073  9248  10821  7995
95 11.4  10.5  3.15  0.8  4.1  3.9  98.6  94.8  13465  10421  11736  8692
120 12.9  10.5  3.15  0.8  4.2  4.0  102.0  98.5  14699  11564  12512  9377
150 14.2  10.5  3.15  0.8  4.3  4.2  105.4  101.9  15977  12756  13294  10074
185 15.9  10.5  3.15  0.8  4.4  4.3  109.6  105.9  17572  14240  14211  10879
240 18.3  10.5  3.15  0.8  4.6  4.5  115.2  111.8  20056  16556  15644  12145
300 20.4  10.5  3.15  0.8  4.7  4.6  120.6  116.8  22554  18825  17040  13311
400 23.2  10.5  3.15  0.8  5.0  4.8  127.4  123.6  26131  22130  18982  14981
Expand More
