BS 7870 - 5 cables aéreos incluidos

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Los cables de haz aéreo se utilizan para líneas aéreas de distribución e instalaciones eléctricas con redes de energía alterna con voltaje nominal U0 / U 0.6 / 1kV o en redes de energía directa con voltaje máximo según tierra 0.9kV.

ESTÁNDAR

BS 7870-5

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

BS 7870-5

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

BS 7870-5

APLICACIÓN

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

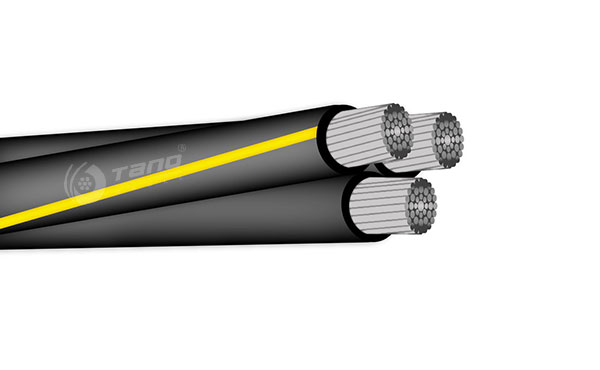

CONSTRUCCIÓN

1. Conductor de fase

Conductor de aluminio compactado, redondeado, trenzado circular Conductor

2. Neutral (Messenger)

Conductor de aluminio compactado, redondeado, trenzado circular

3. Aislamiento

Polietileno (PE) de color negro o polietileno reticulado (XLPE)

PARÁMETRO

BS 7870-5

Número de Núcleos y Tamaño	Núcleo de Fase				Núcleo Neutral				Cable Completo
	No. y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	No. y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	Diámetro del Conductor (Aprox.)	Peso (Aprox.)


mm2	mm2	No.	mm	mm	mm2	No.	mm	mm	mm	kg/km
1x25	1x25	7	6.0	1.3	-	-	-	-	8.6	96
1x35	1x35	7	7.0	1.3	-	-	-	-	9.6	126
1x50	1x50	19	8.4	1.5	-	-	-	-	11.4	183
1x70	1x70	19	10.0	1.5	-	-	-	-	13.0	236
1x95	1x95	19	11.6	1.7	-	-	-	-	15.0	323
1x120	1x120	19	13.0	1.7	-	-	-	-	16.4	399
2x25	1x25	7	6.0	1.3	1x25	7	6.0	1.3	17.2	192
2x35	1x35	7	7.0	1.3	1x35	7	7.0	1.3	19.2	252
2x50	1x50	19	8.4	1.5	1x50	19	8.4	1.5	22.8	365
2x70	1x70	19	10.0	1.5	1x70	19	10.0	1.5	26.0	472
2x95	1x95	19	11.6	1.7	1x95	19	11.6	1.7	30.0	645
2x120	1x120	19	13.0	1.7	1x120	19	13.0	1.7	32.8	798
3x25	2x25	7	6.0	1.3	1x25	7	6.0	1.3	18.5	288
3x35	2x35	7	7.0	1.3	1x35	7	7.0	1.3	20.6	378
3x50	2x50	19	8.4	1.5	1x50	19	8.4	1.5	24.5	548
3x70	2x70	19	10.0	1.5	1x70	19	10.0	1.5	28.0	708
3x95	2x95	19	11.6	1.7	1x95	19	11.6	1.7	32.3	968
3x120	2x120	19	13.0	1.7	1x120	19	13.0	1.7	35.3	1196
4x25	3x25	7	6.0	1.3	1x25	7	6.0	1.3	20.7	384
4x35	3x35	7	7.0	1.3	1x35	7	7.0	1.3	23.1	504
4x50	3x50	19	8.4	1.5	1x50	19	8.4	1.5	27.5	731
4x70	3x70	19	10.0	1.5	1x70	19	10.0	1.5	31.4	943
4x95	3x95	19	11.6	1.7	1x95	19	11.6	1.7	36.2	1290
4x120	3x120	19	13.0	1.7	1x120	19	13.0	1.7	39.6	1595
5x25	4x25	7	6.0	1.3	1x25	7	6.0	1.3	23.2	480
5x35	4x35	7	7.0	1.3	1x35	7	7.0	1.3	25.9	630
5x50	4x50	19	8.4	1.5	1x50	19	8.4	1.5	30.8	914
5x70	4x70	19	10.0	1.5	1x70	19	10.0	1.5	35.1	1179
5x95	4x95	19	11.6	1.7	1x95	19	11.6	1.7	40.5	1613
5x120	4x120	19	13.0	1.7	1x120	19	13.0	1.7	44.3	1993

Expand More

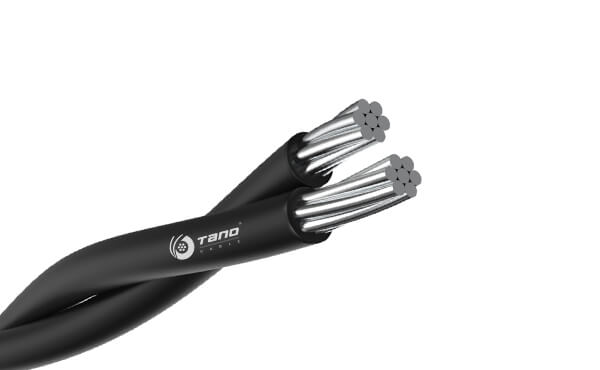

CABLE ATADO AÉREO BS 7870-5
