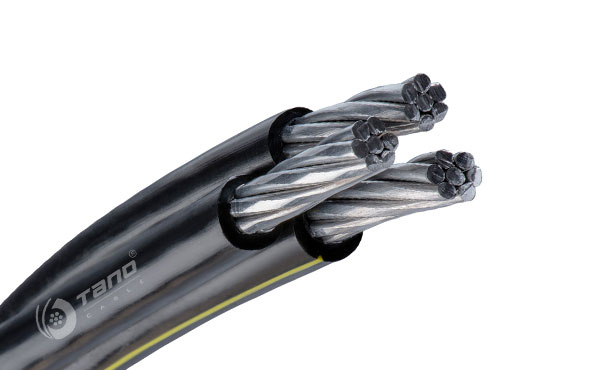

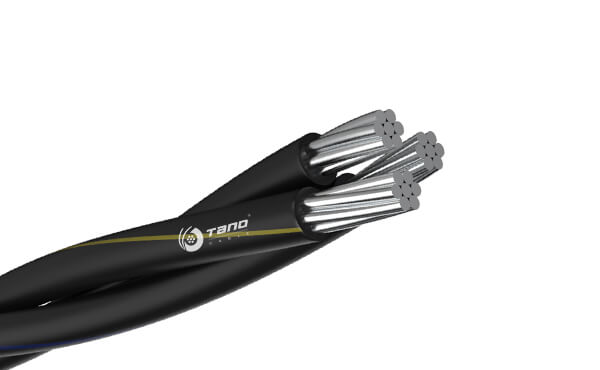

Cable aéreo incluido GB/T 12527

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Los cables de haz aéreo se utilizan para líneas aéreas de distribución e instalaciones eléctricas con redes de energía alterna con voltaje nominal U0 / U 0.6 / 1kV o en redes de energía directa con voltaje máximo según tierra 0.9kV.

ESTÁNDAR

GB/T 12527

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

GB/T 12527

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

GB/T 12527

APLICACIÓN

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

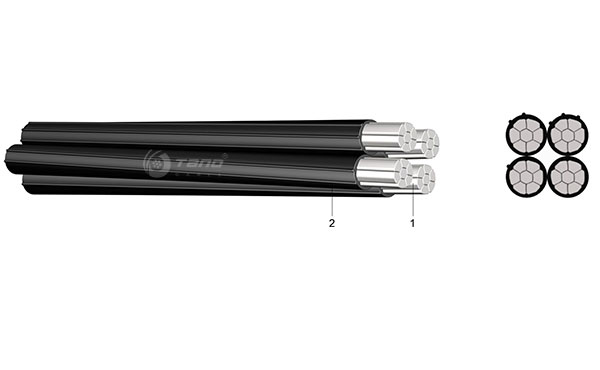

CONSTRUCCIÓN

1. Conductor de fase

Conductor de aluminio compactado, redondeado, trenzado circular Conductor

2. Neutral (Messenger)

Conductor de aluminio compactado, redondeado, trenzado circular

3. Aislamiento

Polietileno (PE) de color negro o polietileno reticulado (XLPE)

PARÁMETRO

GB/T 12527

Número de Núcleos y Tamaño	Núcleo de Fase				Núcleo Neutral			Cable Completo
	No. y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	No. y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Diámetro del Conductor (Aprox.)	Peso (Aprox.)


mm2	mm2	No.	mm	mm	mm2	No.	mm	mm	kg/km
1x10	1x10	7	4.05	1.0	-	-	-	6.1	43
1x16	1x16	7	4.80	1.2	-	-	-	7.2	64
1x25	1x25	7	6.00	1.2	-	-	-	8.4	92
1x35	1x35	7	7.00	1.4	-	-	-	9.8	127
1x50	1x50	7	8.10	1.4	-	-	-	11.1	165
1x70	1x70	19	10.00	1.4	-	-	-	12.8	230
1x95	1x95	19	11.60	1.6	-	-	-	14.8	315
1x120	1x120	19	13.00	1.6	-	-	-	16.2	390
1x150	1x150	19	14.60	1.8	-	-	-	18.2	476
1x185	1x185	37	16.20	2.0	-	-	-	20.2	609
2x10	2x10	7	4.00	1.0	-	-	-	12.2	85
2x16	2x16	7	4.80	1.2	-	-	-	14.4	128
2x25	2x25	7	6.00	1.2	-	-	-	16.8	184
2x35	2x35	7	7.00	1.4	-	-	-	19.6	255
2x50	2x50	7	8.10	1.4	-	-	-	22.2	329
2x70	2x70	19	10.00	1.4	-	-	-	25.6	459
3x10	3x10	7	4.00	1.0	-	-	-	13.1	128
3x16	3x16	7	4.80	1.2	-	-	-	17.4	192
3x25	3x25	7	6.00	1.2	-	-	-	20.3	276
3x35	3x35	7	7.00	1.4	-	-	-	21.1	382
3x50	3x50	7	8.10	1.4	-	-	-	23.9	494
3x70	3x70	19	10.00	1.4	-	-	-	27.6	688
3x95	3x95	19	11.60	1.6	-	-	-	31.9	943
3x120	3x120	19	13.00	1.6	-	-	-	34.9	1170
4x10	4x10	7	4.00	1.0	-	-	-	14.6	171
4x16	4x16	7	4.80	1.2	-	-	-	17.4	256
4x25	4x25	7	6.00	1.2	-	-	-	20.3	368
4x35	4x35	7	7.00	1.4	-	-	-	23.7	509
4x50	4x50	7	8.10	1.4	-	-	-	26.8	659
4x70	4x70	19	10.00	1.4	-	-	-	30.9	917
4x95	4x95	19	11.60	1.6	-	-	-	35.8	1258
4x120	4x120	19	13.00	1.6	-	-	-	39.1	1559
1x16+16	1x16	7	4.80	1.2	1x16	7	5.10	12.3	108
1x25+25	1x25	7	6.00	1.2	1x25	7	6.30	14.7	158
1x35+35	1x35	7	7.00	1.4	1x35	7	7.50	17.3	221
1x50+50	1x50	7	8.40	1.4	1x50	7	9.00	20.1	300
2x16+16	2x16	7	4.80	1.2	1x16	7	5.10	15.5	172
2x25+25	2x25	7	6.00	1.2	1x25	7	6.30	18.1	250
2x35+35	2x35	7	7.00	1.4	1x35	7	7.50	21.1	348
2x50+50	2x50	7	8.30	1.4	1x50	7	9.00	22.4	464
3x16+16	3x16	7	4.80	1.2	1x16	7	5.10	17.4	235
3x25+25	3x25	7	6.00	1.2	1x25	7	6.30	20.3	342
3x35+35	3x35	7	7.00	1.4	1x35	7	7.50	23.7	475
3x50+50	3x50	7	8.10	1.4	1x50	7	9.00	26.8	629
3x70+70	3x70	19	10.00	1.4	1x70	19	10.50	30.9	869
3x95+95	3x95	19	11.60	1.6	1x95	19	12.50	35.7	1200
3x35+16	3x35	7	7.00	1.4	1x16	7	4.80	22.2	445
3x50+25	3x50	7	8.10	1.4	1x25	7	6.00	24.8	585
3x70+35	3x70	19	10.00	1.4	1x35	7	7.00	30.9	815
3x95+50	3x95	19	11.60	1.6	1x50	7	8.10	35.7	1108
4x95+35	4x95	19	11.60	1.6	1x35	7	7.00	39.9	1385
3x120+70	3x120	19	13.00	1.6	1x70	19	10.00	39.1	1399
