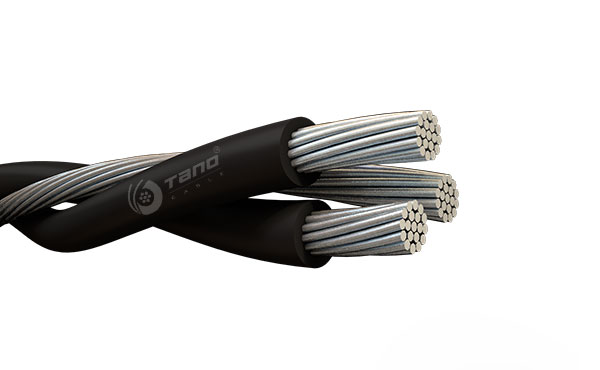

Cable aéreo incluido NF C 33 209

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Los cables de haz aéreo se utilizan para líneas aéreas de distribución e instalaciones eléctricas con redes de energía alterna con voltaje nominal U0 / U 0.6 / 1kV o en redes de energía directa con voltaje máximo según tierra 0.9kV.

ESTÁNDAR

NF C 33-209

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

NF C 33-209

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

NF C 33-209

APLICACIÓN

LÍNEA DE DISTRIBUCIÓN
REDES ELÉCTRICAS

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

CONSTRUCCIÓN

1. Conductor de fase

Conductor de aluminio compactado, redondeado, trenzado circular Conductor

2. Neutral (Messenger)

Conductor de aleación de aluminio no compactado o compactado (AAAC)

3. Conductor de iluminación de calle

Conductor de aluminio compactado, redondeado, trenzado circular

4. aislamiento

Polietileno (PE) de color negro o polietileno reticulado (XLPE)

PARÁMETRO

NF C 33-209

Núcleo de Fase				Núcleo Neutral				Núcleo de Alumbrado Público				Cable Completo
No. y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	No y Área de Sección	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	No. de Alambres	No. de Alambres	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento	Diámetro del Conductor (Aprox.)	Peso (Aprox.)


mm2	No.	mm	mm	mm2	No.	mm	mm	mm2	No.	mm	mm	mm	kg/km
2x16	7	4.8	1.2	-	-	-	-	-	-	-	-	14.2	126
2x25	7	6.0	1.4	-	-	-	-	-	-	-	-	17.6	194
2x35	7	7.0	1.6	-	-	-	-	-	-	-	-	20.4	266
2x50	7	8.1	1.6	-	-	-	-	-	-	-	-	22.6	341
4x16	7	4.8	1.2	-	-	-	-	-	-	-	-	17.2	252
4x25	7	6.0	1.4	-	-	-	-	-	-	-	-	21.2	388
4x35	7	7.0	1.6	-	-	-	-	-	-	-	-	24.6	533
3x25	7	6.0	1.4	1x54.6	7	9.45	1.6	-	-	-	-	23.6	496
3x25	7	6.0	1.4	1x54.6	7	9.45	1.6	1x16	7	4.8	1.2	24.9	560
3x25	7	6.0	1.4	1x54.6	7	9.45	1.6	2x16	7	4.8	1.2	26.6	624
3x35	7	7.0	1.6	1x54.6	7	9.45	1.6	-	-	-	-	26.1	604
3x35	7	7.0	1.6	1x54.6	7	9.45	1.6	1x16	7	4.8	1.2	27.2	668
3x35	7	7.0	1.6	1x54.6	7	9.45	1.6	2x16	7	4.8	1.2	28.7	732
3x50	7	8.1	1.6	1x54.6	7	9.45	1.6	-	-	-	-	28.1	716
3x50	7	8.1	1.6	1x54.6	7	9.45	1.6	1x16	7	4.8	1.2	28.9	780
3x50	7	8.1	1.6	1x54.6	7	9.45	1.6	2x16	7	4.8	1.2	30.3	844
3x70	12	10.0	1.8	1x54.6	7	9.45	1.6	-	-	-	-	32.2	940
3x70	12	10.0	1.8	1x54.6	7	9.45	1.6	1x16	7	4.8	1.2	32.7	1004
3x70	12	10.0	1.8	1x54.6	7	9.45	1.6	2x16	7	4.8	1.2	33.8	1068
3x70	12	10.0	1.8	1x54.6	7	9.45	1.6	1x25	7	6.0	1.4	33.6	1038
3x70	12	10.0	1.8	1x54.6	7	9.45	1.6	2x25	7	6.0	1.4	35.5	1137
3x70	12	10.0	1.8	1x70	7	10.20	1.5	-	-	-	-	32.1	970
3x70	12	10.0	1.8	1x70	7	10.20	1.5	1x16	7	4.8	1.2	32.5	1035
3x70	12	10.0	1.8	1x70	7	10.20	1.5	2x16	7	4.8	1.2	33.6	1099
3x95	19	11.7	1.8	1x70	7	10.20	1.5	-	-	-	-	35.6	1212
3x95	19	11.7	1.8	1x70	7	10.20	1.5	1x16	7	4.8	1.2	35.7	1276
3x95	19	11.7	1.8	1x70	7	10.20	1.5	2x16	7	4.8	1.2	36.6	1340
3x120	19	13.0	1.8	1x70	7	10.20	1.5	-	-	-	-	38.0	1439
3x120	19	13.0	1.8	1x70	7	10.20	1.5	1x16	7	4.8	1.2	37.8	1503
3x120	19	13.0	1.8	1x70	7	10.20	1.5	2x16	7	4.8	1.2	38.6	1567
3x150	19	14.4	1.7	1x70	7	10.20	1.5	-	-	-	-	40.2	1650
3x150	19	14.4	1.7	1x70	7	10.20	1.5	1x16	7	4.8	1.2	39.8	1714
3x150	19	14.4	1.7	1x70	7	10.20	1.5	2x16	7	4.8	1.2	40.4	1778
3x120	19	13.0	1.8	1x95	19	12.50	1.6	-	-	-	-	39.5	1526
3x120	19	13.0	1.8	1x95	19	12.50	1.6	1x16	7	4.8	1.2	39.5	1590
3x120	19	13.0	1.8	1x95	19	12.50	1.6	2x16	7	4.8	1.2	39.8	1654
3x150	19	14.4	1.7	1x95	19	12.50	1.6	-	-	-	-	41.7	1736
3x150	19	14.4	1.7	1x95	19	12.50	1.6	1x16	7	4.8	1.2	41.7	1800
3x150	19	14.4	1.7	1x95	19	12.50	1.6	2x16	7	4.8	1.2	41.6	1865

Expand More

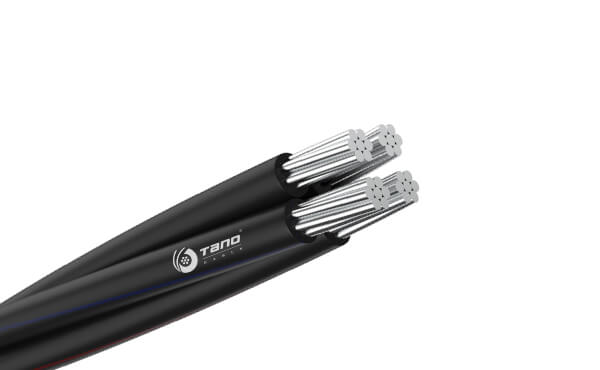

CABLE ATADO AÉREO NF C 33-209
