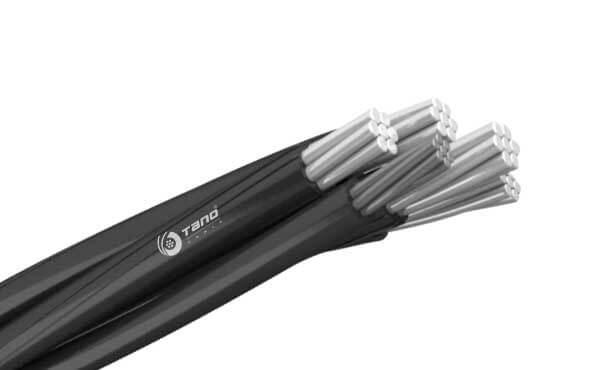

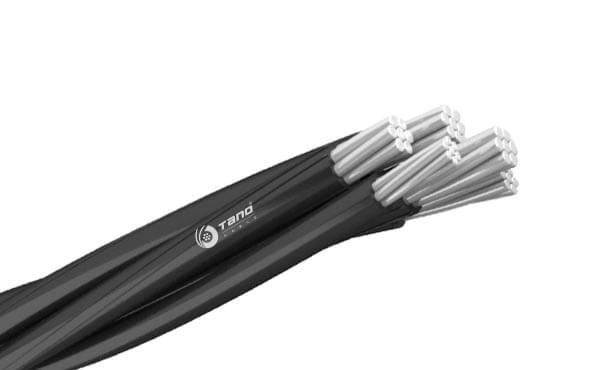

Cable CAAI-S

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

VOLTAJE NOMINAL

U0/U=0.6/1kV

TEMPERATURA DE FUNCIONAMIENTO

90°C

ESTÁNDAR DE FABRICACIÓN

NTP 370.254 ICEA S-76-474

APLICACIONES

Para redes aéreas de distribución secundaria de electricidad de bajo costo en áreas urbanas y rurales.

Se instalan tanto en postes como adosados a paredes, en ambos casos, con los accesorios adecuados.

No requieren el uso de aisladores.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

NTP 370.254 ICEA S-76-474

AREA URBANA
AREA RURAL

COLOR NEGRO CON COSTILLAS
CON NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

NTP 370.254 ICEA S-76-474

APLICACIÓN

AREA URBANA
AREA RURAL

IDENTIFICACIÓN DEL NÚCLEO

COLOR NEGRO CON COSTILLAS
CON NÚMERO

DESEMPEÑO QUÍMICO

N/A

RENDIMIENTO MECANICO

N/A

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

AISLAMIENTO XLPE
TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

NO MENOS DE - 10°C RECOMENDADO 15°C

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

CONSTRUCCIÓN

1. Conductor de fase:

Conductor de aluminio trefilado (clase 2)

2. Aislamiento:

XLPE

3. Conductor de iluminacion:

Conductor de aluminio estirado duro(clase 2)

4. Aislamiento:

XLPE

5. Conductor mensajero neutro:

Conductor de acero galvanizado

6. Aislamiento:

XLPE

DESIGNATION

CAAI --- Conductor de aluminio con conductores de soporte de aleación de aluminio, el conductor de soporte puede ser desnudo "ND" o aislado "NA".

PARÁMETRO

Conductor de fase (Conductor de Aluminio)

Conductor de Neutro (Conductor de acero galvanizado )

Conductor de Alumbrado público (Conductor de Aluminio )

Completed Cable

Sección	Construcción de Conductor			Aislamiento XLPE		Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6.0	1.14	8.28	91.75	1.20
35	7	2.55	7.0	1.14	9.28	120.56	0.868
50	7	2.97	8.0	1.52	11.04	168.55	0.641
70	19	2.20	10.0	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	310.92	0.320

Expand More

Sección	Construcción de Conductor			XLPE Insulation		Peso Aproxi.
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.
mm	No.	mm	mm	mm	mm	kg/km
3.18	7	1.04 ± 0.03	3.12	0.8	4.72	56.32
6.35	7	2.03± 0.03	6.09	0.8	7.69	195.35

Expand More

Sección	Construcción de Conductor			XLPE Insulation		Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6.0	1.14	8.28	91.75	1.20

Expand More

Sección	Aprox. Diámetro Total	Peso Aproxi.	Sección	Aprox. Diámetro Total	Peso Aproxi.
mm2	mm	kg/km	mm2	mm	kg/km
3x25+2x16+P3.18	21.9	455	2x16+P3.18	12.5	184
3x35+2x16+P3.18	23.4	544	3x70+2x35+P3.18	31.2	1004
3x50+2x25+P3.18	27.4	748	3x95+2x16+P6.35	29.6	1252
