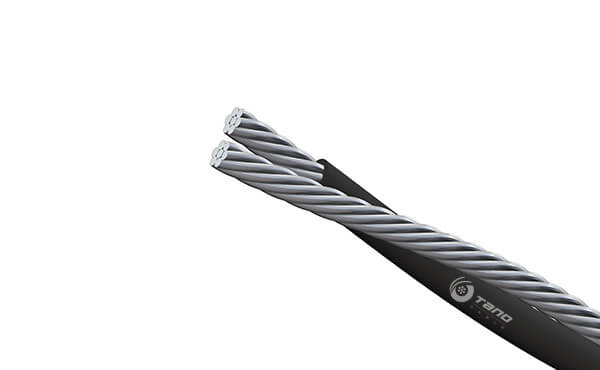

Cable de gota de servicio dúplex

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Se utiliza principalmente para aplicaciones de servicio aéreo de 120 voltios, como alumbrado público, iluminación exterior y servicio temporal para la construcción. Para ser utilizado a voltajes de 600 voltios de fase o menos y a temperaturas de conductor que no excedan los 75 ° C para conductores aislados de polietileno o 90 ° C para conductores aislados de polietileno reticulado (XLP).

ESPECIFICACIÓN

El cable de bajada de servicio dúplex de Tano Cable cumple o excede las siguientes especificaciones ASTM:
• Alambre de aluminio B-230, 1350-H19 para fines eléctricos.
• Conductores de aluminio B-231, trenzados concéntricos.
• Conductores de aluminio B-232, trenzados concéntricos, reforzados con acero revestido (ACSR).
• B-399 Conductores de aleación de aluminio 6201-T81 trenzados concéntricos.
• Conductores de aluminio trenzados redondos comprimidos B-901 que utilizan un solo cable de entrada.

El cable de caída de servicio dúplex de Tano Cable cumple o supera todos los requisitos aplicables de ANSI / ICEA S-76-474.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

ANSI/ICEA S-76-474

SERVICIO AÉREO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

ANSI/ICEA S-76-474

APLICACIÓN

SERVICIO AÉREO

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

CONSTRUCCIÓN

Los conductores son de aluminio 1350-H19 comprimido y trenzado concéntricamente. Aislado con polietileno o polietileno reticulado (XLP). Los mensajeros neutrales son 6201, AAC o ACSR varados concéntricamente.

1. Conductor de fase

Conductor de aluminio circular trenzado, redondeado 1350 Conductor

2. Neutral (Messenger)

AAC desnudo, AAAC 6201, ACSR

3. Aislamiento

Polietileno (PE) de color negro o polietileno reticulado (XLPE)

PARÁMETRO

MENSAJERO NEUTRO AAC

6201 MENSAJERO NEUTRO ALEACIÓN

MENSAJERO NEUTRO ACSR

Palabra de Código	Conductor de Fase			Desnudo Mensajero Neutral			Peso por 1000 pies.(Ibs.)		Ampacidades Permitidas+
Palabra de Código	Talla (AWG)	Varada	Espesor de Aislamiento (mils)	Talla (kcmil)	Varada	Fuerza Nominal (Ibs.)	XLP	POLY	XLP	POLY
MENSAJERO NEUTRO AAC
Pekingese	6	1	45	6	7	563	61	61	85	70
Collie	6	7	45	6	7	563	64	64	85	70
Dachshund	4	1	45	4	7	881	92	92	115	90
Spaniel	4	7	45	4	7	881	96	96	115	90
Doberman	2	7	45	2	7	1350	147	147	150	120
Malemute	1/0	9	60	1/0	7	1990	234	234	205	160
+ Temperatura del conductor de 90 ° C para XLP, 75 ° C para Poly; temperatura ambiente de 40 ° C; emisividad 0,9; 2 pies / seg. viento en el sol.

Expand More

Palabra de Código	Conductor de Fase			Desnudo Mensajero Neutral				Peso por 1000 pies.(Ibs.)		Ampacidades Permitidas+
Palabra de Código	Talla (AWG)	Varada	Espesor de Aislamiento (mils)	Diámetro Equivalente (AWG)++	Talla (kcmil)	Varada	Fuerza Nominal (Ibs.)	XLP	POLY	XLP	POLY
6201 MENSAJERO NEUTRO ALEACIÓN
Chihuahua	6	1	45	6	30.58	7	1110	65	65	85	70
Vizsla	6	7	45	6	30.58	7	1110	68	68	85	70
Harrier	4	1	45	4	48.69	7	1760	99	99	115	90
Whippet	4	7	45	4	48.69	7	1760	103	103	115	90
Schnauzer	2	7	45	2	77.47	7	2800	157	157	150	120
Heeler	1/0	9	60	1/0	123.3	7	4460	250	250	205	160
+ Temperatura del conductor de 90 ° C para XLP, 75 ° C para Poly; temperatura ambiente de 40 ° C; emisividad 0,9; 2 pies / seg. viento en el sol. ++ Los tamaños designados son: ACSR 6/1 de diámetro equivalente y AAC con resistividad equivalente según ASTM B 399 para 6201.

Expand More

Palabra de Código	Conductor de Fase			Desnudo Mensajero Neutral			Peso por 1000 pies.(Ibs.)		Ampacidades Permitidas+
Palabra de Código	Talla (AWG)	Varada	Espesor de Aislamiento (mils)	Talla (kcmil)	Varada	Fuerza Nominal (Ibs.)	XLP	POLY	XLP	POLY
MENSAJERO NEUTRO ACSR
Setter	6	1	45	6	43252	1190	72	72	85	70
Shepherd	6	7	45	6	43252	1190	75	75	85	70
Eskimo	4	1	45	4	43252	1860	110	110	115	90
Terrier	4	7	45	4	43252	1860	115	115	115	90
Chow	2	7	45	2	43252	2850	176	176	150	120
Bull	1/0	9	60	1/0	43252	4380	280	280	205	160
+ Temperatura del conductor de 90 ° C para XLP, 75 ° C para Poly; temperatura ambiente de 40 ° C; emisividad 0,9; 2 pies / seg. viento en el sol.

Expand More

CABLE DE GOTA DE SERVICIO DÚPLEX
