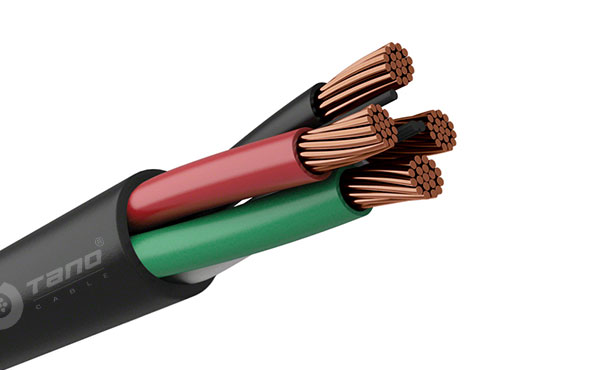

CABLE DE ENERGÍA AISLADO DE PVC

Pregunte ahora
VISIÓN DE CONJUNTO
APLICACIÓN

Los cables sin blindaje están diseñados para uso general, incluido el entierro subterráneo, donde no es probable que sufran daños mecánicos.
Los cables blindados son los más adecuados para enterramientos subterráneos donde existe riesgo de daños mecánicos.

DESCRIPCIÓN

Los cables de un solo núcleo y de varios núcleos con conductor de cobre o aluminio, aislados con PVC y revestidos de PVC, tienen una clasificación de 0,6 / 1 (1,2) kV.

ESTÁNDAR

IEC 60502-1, GB/T 12706.1
Nota: también podemos fabricar cables según BS 6346, AS / NZS 5000.1
DESCARGAR
HOJA DE DATOS DEL CABLE
0.6/1kV
IEC 60502-1, GB/T 12706.1, BS 6346, AS/NZS 5000.1
REDES DE DISTRIBUCION
USO INDUSTRIAL
POR COLOR
POR RAYA DE COLOR
ESPECIFICACIONES
RENDIMIENTO ELÉCTRICO
0.6/1kV
ESTÁNDAR
IEC 60502-1, GB/T 12706.1, BS 6346, AS/NZS 5000.1
APLICACIÓN
REDES DE DISTRIBUCION
USO INDUSTRIAL
IDENTIFICACIÓN DEL NÚCLEO
POR COLOR
POR RAYA DE COLOR
DESEMPEÑO QUÍMICO
RESISTENCIA QUÍMICA Y ACEITE: BUENO
RENDIMIENTO MECANICO
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)
RENDIMIENTO DE FUEGO
NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%
RENDIMIENTO TERMINAL
TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃
OTRAS PROPIEDADES
APROBACIONES
N/A
CONDICIONES DE INSTALACION
AIRE LIBRE
ENTERRADO
EN CONDUCTO
MARCADO DE CABLES
IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO
EMBALAJE
POR ROLLO
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR
CONSTRUCCIÓN
1. Conductor

Conductor de cobre o aluminio trenzado, circular, compactado o conformado, conforme a IEC 60228 clase 2

2. Aislamiento

PVC (cloruro de polivinilo), clasificado a 70 ° C

3. Colores para identificación de núcleos

Núcleo único: negro
Dos núcleos: rojo, negro
Tres núcleos: rojo, amarillo y azul
Cuatro núcleos: rojo, amarillo, azul y negro
Cinco núcleos: rojo, amarillo, azul, negro y amarillo / verde

4. Armadura (para cables recubiertos)

Si es necesario, se colocan dos, tres, cuatro o cinco conductores aislados juntos, llenos de material no higroscópico compatible con el aislamiento y cubiertos con una capa de lecho de PVC que puede ser parte integral del relleno.

5. Armadura (para cables blindados)

Un solo núcleo: se aplicará alambre de aluminio sobre la cama de PVC
Multinúcleo: se aplicará alambre de acero galvanizado o cinta de acero galvanizado sobre la cama de PVC

6. Vaina

PVC (cloruro de polivinilo) o PE (polietileno)







PARÁMETRO

Table 1
Table 2
Table 3
Table 4
Table 5
Table 6
Table 7
Table 8
Cable de PVC no Blindado de un Solo Núcleo
Sección Transversal Conductor
Diámetro
(Aprox.)
Espesor de Aislamiento
de PVC
Overall Diameter
(Approx.)
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
*1.5 1.38 0.8  1.4  5.8  49.6  --
*2.5 1.78 0.8  1.4  6.2  61.9  47.1
*4 2.25 1.0  1.4  7.1  86.4  62.3
6 2.76 1.0  1.4  7.6  108.7  --
*6 2.83 1.0  1.4  7.6  -- 75.3
10 4.05 1.0  1.4  8.9  158.9  98.3
16 5.1  1.0  1.4  9.9  222.2  125.7
25 5.9  1.2  1.4  11.1  319.6  168.6
35 6.9  1.2  1.4  12.1  417.0  206.6
50 8.1  1.4  1.4  13.7  550.8  266.2
70 9.7  1.4  1.4  15.3  758.3  343.8
95 11.4  1.6  1.5  17.6  1031.3  459.0
120 12.9  1.6  1.5  19.1  1270.8  546.9
150 14.2  1.8  1.6  21.0  1554.0  666.2
185 15.9  2.0  1.6  23.1  1925.1  812.7
240 18.3  2.2  1.7  26.1  2501.0  1040.9
300 20.4  2.4  1.8  28.8  3103.5  1278.3
400 23.2  2.6  1.9  32.2  3980.7  1614.2
500 26.3  2.8  2.0  35.9  5028.9  2012.8
630 30.0  2.8  2.2  40.0  6406.4  2514.7
800 34.0  2.8  2.3  44.2  8066.7  3098.5
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado de Alambre de Aluminio de un Solo Núcleo (AWA)
Sección
Transversal
Conductor
Diámetro
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
*1.5 1.38 0.8  0.8  1.8  10.2  138.6  --
*2.5 1.78 0.8  0.8  1.8  10.6  156.4  141.5
*4 2.25 1.0  0.8  1.8  11.5  190.7  166.6
6 2.76 1.0  0.8  1.8  12.0  219.1  --
*6 2.83 1.0  0.8  1.8  12.0  -- 186.1
10 4.05 1.0  0.8  1.8  13.3  283.2  222.6
16 5.1  1.0  0.8  1.8  14.3  358.9  262.4
25 5.9  1.2  0.8  1.8  15.5  471.0  320.0
35 6.9  1.2  0.8  1.8  16.5  580.5  370.1
50 8.1  1.4  1.3  1.8  19.0  781.8  497.2
70 9.7  1.4  1.3  1.8  20.6  1013.4  598.8
95 11.4  1.6  1.3  1.8  22.7  1308.9  736.6
120 12.9  1.6  1.6  1.8  24.9  1621.2  897.3
150 14.2  1.8  1.6  1.8  26.6  1921.8  1034.0
185 15.9  2.0  1.6  1.8  28.7  2326.9  1214.4
240 18.3  2.2  1.6  1.9  31.7  2954.4  1494.3
300 20.4  2.4  2.0  2.0  35.2  3682.5  1857.3
400 23.2  2.6  2.0  2.1  39.0  4656.3  2289.7
500 26.3  2.8  2.0  2.2  42.7  5782.7  2766.5
630 30.0  2.8  2.0  2.4  46.8  7234.0  3342.4
800 34.0  2.8  2.5  2.5  52.4  9186.6  4218.4
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de dos Núcleos
Sección
Transversal
Conductor
Diámetro
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
2x1.5 1.38 0.8  1.8  10.2  122.1  --
2x2.5 1.78 0.8  1.8  11.0  148.6  118.7
2x4 2.25 1.0  1.8  12.7  210.7  162.1
2x6 2.76 1.0  1.8  13.7  257.7  --
*2x6 2.83 1.0  1.8  13.9  -- 190.7
2x10 4.05 1.0  1.8  16.3  376.3  254.2
2x16 5.1  1.0  1.8  18.4  523.1  328.7
2x25 5.9  1.2  1.8  20.8  718.2  414.1
2x35 6.9  1.2  1.8  22.8  928.6  504.9
2x50 9.4  1.4  1.8  20.3  1124.5  551.3
2x70 11.2  1.4  1.9  22.9  1555.9  721.0
2x95 13.2  1.6  2.0  26.0  2108.2  955.6
2x120 14.9  1.6  2.1  28.2  2604.4  1146.5
2x150 16.4  1.8  2.2  31.5  3213.9  1425.8
2x185 18.5  2.0  2.4  34.8  4007.1  1766.7
2x240 21.6  2.2  2.5  40.8  5232.0  2265.0
2x300 24.2  2.4  2.7  45.0  6490.0  2782.0
2x400 27.4  2.6  2.9  50.2  8268.0  3501.0
2x500 31.1  2.8  3.2  55.8  10517.0  4389.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de dos Núcleos
Sección
Transversal
Conductor
Diámetro
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
2x1.5 1.38 0.8  0.2  1.8  12.3  211.0  --
2x2.5 1.78 0.8  0.2  1.8  13.1  244.9  215.0
2x4 2.25 1.0  0.2  1.8  14.9  322.9  274.3
2x6 2.76 1.0  0.2  1.8  15.9  379.3  --
*2x6 2.83 1.0  0.2  1.8  16.0  -- 313.5
2x10 4.05 1.0  0.2  1.8  18.5  521.5  399.4
2x16 5.1  1.0  0.2  1.8  20.6  687.6  493.2
2x25 5.9  1.2  0.2  1.8  23.0  904.7  600.7
2x35 6.9  1.2  0.2  1.8  25.0  1133.5  709.8
2x50 9.4  1.4  0.2  1.8  22.5  1306.5  733.3
2x70 11.2  1.4  0.2  1.9  25.1  1760.9  926.0
2x95 13.2  1.6  0.2  2.1  28.4  2353.8  1201.2
2x120 14.9  1.6  0.5  2.2  31.8  3118.5  1660.6
2x150 16.4  1.8  0.5  2.3  34.9  3779.9  1991.8
2x185 18.5  2.0  0.5  2.4  38.0  4612.1  2371.7
2x240 21.6  2.2  0.5  2.7  45.9  6215.0  3248.0
2x300 24.2  2.4  0.5  2.9  50.5  7622.0  3914.0
2x400 27.4  2.6  0.5  3.1  55.8  9525.0  4758.0
2x500 31.1  2.8  0.5  3.3  61.4  11907.0  5779.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Alambre de Acero (SWA) de dos Núcleos
Sección
Transversal
Conductor
Diámetro
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la
Funda de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
2x1.5 1.38 0.8  0.8  1.8  13.8  324.1  --
2x2.5 1.78 0.8  0.8  1.8  14.6  366.5  336.6
2x4 2.25 1.0  0.8  1.8  16.3  464.8  416.2
2x6 2.76 1.0  1.3  1.8  18.2  651.9  --
*2x6 2.83 1.0  1.3  1.8  18.4  -- 595.4
2x10 4.05 1.0  1.3  1.8  20.8  851.4  729.2
2x16 5.1  1.0  1.3  1.8  22.9  1057.1  862.8
2x25 5.9  1.2  1.6  1.8  26.0  1458.9  1154.9
2x35 6.9  1.2  1.6  1.9  28.2  1756.1  1332.4
2x50 9.4  1.4  1.6  2.0  25.9  1870.5  1297.3
2x70 11.2  1.4  2.0  2.2  29.5  2599.4  1764.6
2x95 13.2  1.6  2.0  2.3  33.0  3324.9  2172.3
2x120 14.9  1.6  2.0  2.4  35.2  3913.9  2456.0
2x150 16.4  1.8  2.5  2.6  39.7  5016.2  3228.1
2x185 18.5  2.0  2.5  2.7  43.2  6011.3  3770.9
2x240 21.6  2.2  2.5  2.8  49.1  7601.0  4634.0
2x300 24.2  2.4  2.5  3.0  53.7  9148.0  5440.0
2x400 27.4  2.6  2.5  3.2  59.0  11208.0  6442.0
2x500 31.1  2.8  3.2  3.5  66.0  14526.0  8398.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Tres Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
3x1.5 1.38 0.8  1.8  10.6  145.6  --
3x2.5 1.78 0.8  1.8  11.5  185.5  140.7
3x4 2.25 1.0  1.8  13.4  262.8  189.9
3x6 2.76 1.0  1.8  14.5  332.7  --
*3x6 2.83 1.0  1.8  14.6  -- 231.6
3x10 4.05 1.0  1.8  17.3  492.2  309.0
3x16 5.1  1.0  1.8  19.5  693.3  401.8
3x25 5.9  1.2  1.8  22.1  988.3  532.2
3x35 6.9  1.2  1.8  24.3  1291.7  656.2
3x50 9.3  1.4  1.8  26.2  1657.7  797.9
3x70 11.2  1.4  1.9  30.1  2305.6  1053.3
3x95 13.2  1.6  2.1  34.0  3137.7  1408.8
3x120 14.8  1.6  2.2  36.7  3874.0  1687.1
3x150 16.3  1.8  2.3  39.5  4751.0  2068.9
3x185 18.3  2.0  2.5  43.4  5920.7  2560.1
3x240 20.92 2.2  2.7  48.4  7642.6  3231.5
3x300 23.38 2.4  2.8  52.9  9490.5  3976.7
3x400 26.46 2.6  3.1  58.9  12191.1  5041.8
3x500 30.0  2.8  3.3  67.0  15534.0  6342.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Tres Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro del Conductor
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
3x1.5 1.38 0.8  0.2  1.8  12.8  238.8  --
3x2.5 1.78 0.8  0.2  1.8  13.7  286.7  241.8
3x4 2.25 1.0  0.2  1.8  15.5  381.2  308.3
3x6 2.76 1.0  0.2  1.8  16.6  461.2  --
*3x6 2.83 1.0  0.2  1.8  16.8  -- 361.6
3x10 4.05 1.0  0.2  1.8  19.4  646.3  463.1
3x16 5.1  1.0  0.2  1.8  21.7  868.3  576.7
3x25 5.9  1.2  0.2  1.8  24.3  1179.0  722.9
3x35 6.9  1.2  0.2  1.8  26.4  1500.2  864.7
3x50 9.3  1.4  0.2  1.9  28.6  1906.9  1047.2
3x70 11.2  1.4  0.2  2.0  31.9  2579.4  1327.1
3x95 13.2  1.6  0.5  2.2  37.0  3740.7  2011.8
3x120 14.8  1.6  0.5  2.3  39.7  4524.4  2337.5
3x150 16.3  1.8  0.5  2.4  42.9  5501.3  2819.1
3x185 18.3  2.0  0.5  2.6  46.8  6735.5  3374.9
3x240 20.92 2.2  0.5  2.8  51.8  8579.2  4168.1
3x300 23.38 2.4  0.5  2.9  56.3  10481.8  4968.0
3x400 26.46 2.6  0.5  3.2  62.3  13285.5  6136.2
3x500 30.0  2.8  0.5  3.5  73.0  17272.0  8080.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Alambre de Acero (SWA) de Tres Núcleos
Sección
Transversal
Diámetro del
Conductor
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
3x1.5 1.4  0.8  0.8  1.8  14.2  357.9  --
3x2.5 1.8  0.8  0.8  1.8  15.1  413.9  369.1
3x4 2.3  1.0  1.3  1.8  17.9  655.4  582.5
3x6 2.8  1.0  1.3  1.8  19.0  750.1  --
*3x6 2.8  1.0  1.3  1.8  19.1  -- 659.6
3x10 4.1  1.0  1.3  1.8  21.8  991.4  808.3
3x16 5.1  1.0  1.3  1.8  24.0  1252.3  960.8
3x25 5.9  1.2  1.6  1.9  27.5  1788.2  1332.2
3x35 6.9  1.2  1.6  1.9  29.7  2165.2  1529.7
3x50 9.3  1.4  1.6  2.1  32.0  2628.7  1768.9
3x70 11.2  1.4  2.0  2.2  36.7  3693.9  2441.6
3x95 13.2  1.6  2.0  2.4  40.6  4682.5  2953.6
3x120 14.8  1.6  2.0  2.5  43.3  5540.0  3353.2
3x150 16.3  1.8  2.5  2.7  48.1  7048.0  4365.9
3x185 18.3  2.0  2.5  2.9  52.0  8448.9  5088.2
3x240 20.9  2.2  2.5  3.0  57.2  10509.1  6098.1
3x300 23.4  2.4  2.5  3.2  61.9  12598.4  7084.6
3x400 26.5  2.6  3.2  3.6  69.4  16371.8  9222.6
3x500 30.0  2.8  3.5  3.5  73.0  17272.0  8080.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Tres Núcleos con un Núcleo Neutro
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Fase Tierra Fase Tierra Fase Tierra Cobre Aluminio
mm2 mm2 mm mm mm mm mm mm kg/km kg/km
3x2.5 1x1.5 1.78 1.38 0.8 0.8 1.8 12.1  211.4  --
3x4 1x2.5 2.25 1.78 1.0  0.8 1.8 14.0  299.0  211.1
3x6 1x4 2.76 2.25 1.0  1.0  1.8 15.4  391.9  --
*3x6 *1x4 2.83 2.25 1.0  1.0  1.8 15.5  -- 266.4
3x10 1x6 4.05 2.76 1.0  1.0  1.8 18.1  570.4  --
*3x10 *1x6 4.05 2.83 1.0  1.0  1.8 18.1  -- 353.5
3x16 1x10 5.1 4.05 1.0  1.0  1.8 20.7  818.3  465.7
3x25 1x16 5.9 5.1 1.2 1.0  1.8 23.6  1179.0  625.8
3x35 *1x16 6.9 5.1 1.2 1.0  1.8 25.4  1476.5  743.8
3x50 1x25 9.1 5.9 1.4 1.2 1.8 26.2  1931.6  919.8
3x70 1x35 10.94 6.9 1.4 1.2 1.8 30.0  2660.3  1196.2
3x95 1x50 12.91 9.0  1.6 1.4 1.9 34.0  3612.1  1596.6
3x120 1x70 14.51 10.83 1.6 1.4 2.0  37.0  4552.0  1947.7
3x150 *1x70 16.11 10.83 1.8 1.4 2.1 40.2  5405.5  2306.0
3x185 1x95 18.04 12.17 2.0  1.6 2.2 44.2  6804.5  2867.5
3x240 1x120 20.65 14.39 2.2 1.6 2.4 49.6  8797.3  3657.3
3x300 1x150 23.08 15.93 2.4 1.8 2.5 54.5  10885.9  4478.1
3x400 1x185 25.49 17.77 2.6 2.0  2.8 60.8  13922.7  5653.2
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Tres Núcleos con un Núcleo Neutro
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la
Funda de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Fase Tierra Fase Tierra Fase Tierra Cobre Aluminio
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
3x2.5 1x1.5 1.78 1.38 0.8 0.8 0.2 1.8  14.3  318.4  --
3x4 1x2.5 2.25 1.78 1.0  0.8 0.2 1.8  16.1  422.7  334.9
3x6 1x4 2.76 2.25 1.0  1.0  0.2 1.8  17.6  529.0  --
*3x6 *1x4 2.83 2.25 1.0  1.0  0.2 1.8  17.7  -- 404.6
3x10 1x6 4.05 2.76 1.0  1.0  0.2 1.8  20.2  731.8  --
*3x10 *1x6 4.05 2.83 1.0  1.0  0.2 1.8  20.3  -- 515.3
3x16 1x10 5.1 4.05 1.0  1.0  0.2 1.8  22.9  1004.4  651.7
3x25 1x16 5.9 5.1 1.2 1.0  0.2 1.8  25.7  1390.9  837.7
3x35 *1x16 6.9 5.1 1.2 1.0  0.2 1.8  27.5  1705.0  972.3
3x50 1x25 9.1 5.9 1.4 1.2 0.2 1.8  28.4  2167.7  1155.9
3x70 1x35 10.94 6.9 1.4 1.2 0.2 1.8  31.6  2919.7  1455.6
3x95 1x50 12.91 9.0  1.6 1.4 0.2 2.0  35.8  3923.4  1907.9
3x120 1x70 14.51 10.83 1.6 1.4 0.2 2.0  38.6  4873.1  2268.8
3x150 *1x70 16.11 10.83 1.8 1.4 0.5 2.2  43.6  6134.0  3034.4
3x185 1x95 18.04 12.17 2 1.6 0.5 2.3  47.6  7604.4  3667.5
3x240 1x120 20.65 14.39 2.2 1.6 0.5 2.5  53.0  9692.5  4552.5
3x300 1x150 23.08 15.93 2.4 1.8 0.5 2.7  58.1  11895.9  5488.0
3x400 1x185 25.49 17.77 2.6 2.0  0.5 2.9  64.2  15015.5  6746.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado (SWA) de Tres Núcleos de Alambre de Acero con un Núcleo Neutro
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la
Funda de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
Fase Tierra Fase Tierra Fase Tierra
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
3x2.5 1x1.5 1.78 1.38 0.8 0.8 0.8 1.8  15.7  454.8  --
3x4 1x2.5 2.25 1.78 1.0  0.8 0.8 1.8  17.6  579.1  491.2
3x6 1x4 2.76 2.25 1.0  1.0  0.8 1.8  19.0  698.9  --
*3x6 *1x4 2.83 2.25 1.0  1.0  0.8 1.8  19.1  -- 574.0
3x10 1x6 4.05 2.76 1.0  1.0  1.25 1.8  22.6  1093.0  --
*3x10 *1x6 4.05 2.83 1.0  1.0  1.25 1.8  22.6  -- 876.3
3x16 1x10 5.1 4.05 1.0  1.0  1.25 1.8  25.2  1412.5  1059.8
3x25 1x16 5.9 5.1 1.2 1.0  1.6 1.8  28.8  2013.2  1460.0
3x35 *1x16 6.9 5.1 1.2 1.0  1.6 1.8  30.6  2383.6  1650.9
3x50 1x25 9.1 5.9 1.4 1.2 1.6 1.9  31.6  2873.3  1861.5
3x70 1x35 10.94 6.9 1.4 1.2 1.6 2.0  35.2  3745.1  2281.0
3x95 1x50 12.91 9.0  1.6 1.4 2.0  2.2  40.6  5178.8  3163.3
3x120 1x70 14.51 10.83 1.6 1.4 2.0  2.3  43.6  6242.0  3637.7
3x150 *1x70 16.11 10.83 1.8 1.4 2.0  2.4  47.2  7252.2  4152.6
3x185 1x95 18.04 12.17 2.0  1.6 2.5 2.6  52.4  9291.8  5354.9
3x240 1x120 20.65 14.39 2.2 1.6 2.5 2.8  58.2  11614.6  6474.6
3x300 1x150 23.08 15.93 2.4 1.8 2.5 2.9  63.1  13982.7  7574.8
3x400 1x185 25.49 17.77 2.6 2.0  2.5 3.2  69.8  17414.3  9144.8
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Tres Núcleos con dos Núcleos Neutrales
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
Fase Tierra Fase Tierra Fase Tierra
mm2 mm2 mm mm mm mm mm mm kg/km kg/km
3x2.5 2x1.5 1.78 1.38 0.8 0.8 1.8 12.9  241.3  --
3x4 2x2.5 2.25 1.78 1.0  0.8 1.8 14.7  339.9  237.1
3x6 2x4 2.76 2.25 1.0  1.0  1.8 16.5  453.6  --
*3x6 *2x4 2.83 2.25 1.0  1.0  1.8 16.6  -- 303.6
3x10 2x6 4.05 2.76 1.0  1.0  1.8 19.1  653.1  --
*3x10 *2x6 4.05 2.83 1.0  1.0  1.8 19.2  -- 404.4
3x16 2x10 5.1 4.05 1.0  1.0  1.8 22.2  949.7  536.0
3x25 2x16 5.9 5.1 1.2 1.0  1.8 25.3  1361.6  711.2
3x35 *2x16 6.9 5.1 1.2 1.0  1.8 26.9  1656.4  826.5
3x50 2x25 9.08 6.5 1.4 1.2 1.8 30.6  2246.6  1082.8
3x70 2x35 10.94 7.66 1.4 1.2 1.8 34.1  3064.8  1388.8
3x95 2x50 12.88 8.9 1.6 1.4 1.8 38.4  4125.9  1823.8
3x120 2x70 14.45 10.77 1.6 1.4 1.9 42.3  5274.6  2252.9
3x150 *2x70 16.04 10.73 1.8 1.4 2.0  44.9  6123.5  2606.5
3x185 2x95 17.96 13.06 2 1.6 2.1 50.0  7801.6  3288.4
3x240 2x120 20.59 14.2 2.2 1.6 2.2 55.3  9994.2  4125.3
3x300 2x150 23.04 15.77 2.4 1.8 2.4 60.9  12384.4  5082.5
3x400 2x185 26.1 20.7 2.6 2.0  3.3 72.1  16173.0  6763.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Tres Núcleos con dos Núcleos Neutrales
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
Fase Tierra Fase Tierra Fase Tierra
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
3x2.5 2x1.5 1.78 1.38 0.8 0.8 0.2 1.8  15.0  355.3  --
3x4 2x2.5 2.25 1.78 1.0  0.8 0.2 1.8  16.9  470.8  368.0
3x6 2x4 2.76 2.25 1.0  1.0  0.2 1.8  18.7  600.7  --
*3x6 *2x4 2.83 2.25 1.0  1.0  0.2 1.8  18.8  -- 451.7
3x10 2x6 4.05 2.76 1.0  1.0  0.2 1.8  21.3  824.4  --
*3x10 *2x6 4.05 2.83 1.0  1.0  0.2 1.8  21.4  -- 576.4
3x16 2x10 5.1 4.05 1.0  1.0  0.2 1.8  24.4  1149.4  735.8
3x25 2x16 5.9 5.1 1.2 1.0  0.2 1.8  27.5  1589.6  939.1
3x35 *2x16 6.9 5.1 1.2 1.0  0.2 1.8  29.1  1899.2  1069.3
3x50 2x25 9.08 6.5 1.4 1.2 0.2 1.8  32.6  2518.5  1354.7
3x70 2x35 10.94 7.66 1.4 1.2 0.2 1.8  36.1  3368.6  1692.7
3x95 2x50 12.88 8.9 1.6 1.4 0.2 1.9  40.6  4487.7  2185.6
3x120 2x70 14.45 10.77 1.6 1.4 0.2 1.9  44.3  5652.5  2630.8
3x150 *2x70 16.04 10.73 1.8 1.4 0.2 2.0  46.9  6524.2  3007.2
3x185 2x95 17.96 13.06 2.0  1.6 0.5 2.2  53.4  8710.5  4197.3
3x240 2x120 20.59 14.2 2.2 1.6 0.5 2.3  58.7  10998.6  5129.6
3x300 2x150 23.04 15.77 2.4 1.8 0.5 2.5  64.3  13487.7  6185.7
3x400 2x185 26.1 20.7 2.6 2.0  0.5 3.5  78.1  17954.0  8544.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado Three SWA) de Tres Núcleos con Alambre de Acero y dos Núcleos Neutrales
Sección Transversa Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
Fase Tierra Fase Tierra Fase Tierra
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
3x2.5 2x1.5 1.78 1.38 0.8 0.8 0.8 1.8  16.5  498.7  --
3x4 2x2.5 2.25 1.78 1.0  0.8 0.8 1.8  18.3  629.8  527.0
3x6 2x4 2.76 2.25 1.0  1.0  0.8 1.8  20.1  779.7  --
*3x6 *2x4 2.83 2.25 1.0  1.0  0.8 1.8  20.2  -- 630.2
3x10 2x6 4.05 2.76 1.0  1.0  0.8 1.8  22.7  1031.5  --
*3x10 *2x6 4.05 2.83 1.0  1.0  0.8 1.8  22.8  -- 783.1
3x16 2x10 5.1 4.05 1.0  1.0  1.25 1.8  26.7  1587.3  1173.7
3x25 2x16 5.9 5.1 1.2 1.0  1.25 1.8  29.8  2085.2  1434.8
3x35 *2x16 6.9 5.1 1.2 1.0  1.6 1.8  32.1  2619.1  1789.3
3x50 2x25 9.08 6.5 1.4 1.2 1.6 1.9  36.0  3355.9  2192.1
3x70 2x35 10.94 7.66 1.4 1.2 1.6 1.9  39.5  4288.7  2612.7
3x95 2x50 12.88 8.9 1.6 1.4 1.6 2.1  44.2  5541.4  3239.3
3x120 2x70 14.45 10.77 1.6 1.4 2.0  2.2  49.3  7207.8  4186.1
3x150 *2x70 16.04 10.73 1.8 1.4 2.0  2.3  51.9  8177.4  4660.4
3x185 2x95 17.96 13.06 2.0  1.6 2.0  2.4  57.0  10069.3  5556.0
3x240 2x120 20.59 14.2 2.2 1.6 2.5 2.6  63.9  13169.6  7300.6
3x300 2x150 23.04 15.77 2.4 1.8 2.5 2.8  69.5  15847.4  8545.5
3x400 2x185 26.1 20.7 2.6 2.0  3.15 3.7  82.7  21229.0  11820.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Cuatro Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
mm2 mm mm mm mm kg/km kg/km
4x1.5 1.38 0.8 1.8 11.4  175.9  --
4x2.5 1.78 0.8 1.8 12.4  224.4  164.6
4x4 2.25 1.0  1.8 14.5  318.6  221.4
4x6 2.76 1.0  1.8 15.7  415.1  -
*4x6 2.83 1.0  1.8 15.9  -- 280.0
4x10 4.05 1.0  1.8 18.8  619.3  375.1
4x16 5.1 1.0  1.8 21.4  880.8  492.0
4x25 5.9 1.2 1.8 24.3  1256.5  648.4
4x35 6.9 1.2 1.8 26.7  1651.8  804.4
4x50 9.1 1.4 1.9 26.5  2147.2  1000.8
4x70 10.95 1.4 2.0  30.2  2994.8  1325.0
4x95 12.88 1.6 2.2 34.6  4089.0  1783.7
4x120 14.48 1.6 2.3 37.8  5063.5  2147.7
4x150 16.05 1.8 2.5 42.1  6259.8  2683.6
4x185 17.99 2.0  2.6 46.3  7785.7  3304.9
4x240 20.6 2.2 2.9 52.5  10136.9  4255.4
4x300 23.04 2.4 3.1 57.8  12581.8  5230.0
4x400 26.11 2.6 3.4 64.6  16154.6  6622.3
4x500 29.5 2.8 3.6 76.9  20660.0  8404.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Cuatro Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
mm2 mm mm mm mm mm kg/km kg/km
4x1.5 1.38 0.8 0.2 1.8 13.6  276.3  --
4x2.5 1.78 0.8 0.2 1.8 14.5  333.7  273.9
4x4 2.25 1.0  0.2 1.8 16.6  447.2  350.0
4x6 2.76 1.0  0.2 1.8 17.9  555.0  --
*4x6 2.83 1.0  0.2 1.8 18.0  -- 421.5
4x10 4.05 1.0  0.2 1.8 21.0  787.9  543.6
4x16 5.1 1.0  0.2 1.8 23.5  1072.7  683.9
4x25 5.9 1.2 0.2 1.8 26.4  1475.0  867.0
4x35 6.9 1.2 0.2 1.8 28.9  1892.5  1045.2
4x50 9.1 1.4 0.2 2.0  28.9  2398.5  1252.1
4x70 10.95 1.4 0.5 2.1 33.6  3541.2  1871.4
4x95 12.88 1.6 0.5 2.3 38.0  4712.1  2406.9
4x120 14.48 1.6 0.5 2.4 41.2  5743.4  2827.7
4x150 16.05 1.8 0.5 2.6 45.5  7014.6  3438.4
4x185 17.99 2.0  0.5 2.7 49.7  8615.8  4135.0
4x240 20.6 2.2 0.5 3.0  55.9  11074.7  5193.3
4x300 23.04 2.4 0.5 3.2 61.2  13613.0  6261.2
4x400 26.11 2.6 0.5 3.5 68.0  17304.6  7772.3
4x500 29.5 2.8 0.8 3.8 84.2 23433.0  11177.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Alambre de Acero (SWA) de Cuatro Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre  Aluminio
mm2 mm mm mm mm mm kg/km kg/km
4x1.5 1.38 0.8 0.8 1.8 15.0  403.9  --
4x2.5 1.78 0.8 0.8 1.8 16.0  473.0  413.2
4x4 2.25 1.0  1.25 1.8 19.0  736.1  638.9
4x6 2.76 1.0  1.25 1.8 20.2  867.7  --
*4x6 2.83 1.0  1.25 1.8 20.4  -- 743.4
4x10 4.05 1.0  1.25 1.8 23.3  1165.2  921.0
4x16 5.1 1.0  1.6 1.8 26.6  1640.3  1251.6
4x25 5.9 1.2 1.6 1.9 29.7  2140.0  1531.9
4x35 6.9 1.2 1.6 2.0  32.3  2627.0  1779.7
4x50 9.1 1.4 2.0  2.2 33.5  3390.8  2244.4
4x70 10.95 1.4 2.0  2.3 37.2  4391.9  2722.2
4x95 12.88 1.6 2.5 2.6 42.8  6032.4  3727.2
4x120 14.48 1.6 2.5 2.7 46.4  7228.6  4312.8
4x150 16.05 1.8 2.5 2.9 50.7  8662.3  5086.1
4x185 17.99 2.0  2.5 3.0  55.3  10468.8  5987.9
4x240 20.6 2.2 2.5 3.2 61.3  13131.6  7250.2
4x300 23.04 2.4 2.5 3.5 66.8  15895.0  8543.2
4x400 26.11 2.6 3.15 3.8 75.3  20760.7  11228.4
4x500 29.5 2.8 3.15 4.0  87.5 26200.0  13944.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Cuatro Núcleos con un Núcleo Neutro
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Fase Tierra Fase Tierra Fase Tierra Cobre Aluminio
mm2 mm2 mm mm mm mm mm mm kg/km kg/km
4x2.5 1x1.5 1.78 1.38 0.8 0.8 1.8  13.1  254.0  --
4x4 1x2.5 2.25 1.78 1.0  0.8 1.8  15.2  364.0  251.8
4x6 1x4 2.76 2.25 1.0  1.0  1.8  16.8  479.1  --
*4x6 *1x4 2.83 2.25 1.0  1.0  1.8  16.9  -- 319.6
4x10 1x6 4.05 2.76 1.0  1.0  1.8  19.8  702.3  --
*4x10 *1x6 4.05 2.83 1.0  1.0  1.8  19.9  -- 424.3
4x16 1x10 5.1 4.05 1.0  1.0  1.8  22.8  1012.5  562.7
4x25 1x16 5.9 5.1 1.2 1.0  1.8  26.0  1464.4  759.1
4x35 *1x16 6.9 5.1 1.2 1.0  1.8  28.1  1859.4  914.9
4x50 1x25 9.08 5.9 1.4 1.2 1.8  29.1  2434.6  1136.2
4x70 1x35 10.94 6.9 1.4 1.2 1.9  32.8  3373.9  1492.3
4x95 1x50 12.88 8.1 1.6 1.4 2.1  38.3  4605.4  2013.6
4x120 1x70 14.45 9.7 1.6 1.4 2.2  41.5  5777.9  2444.7
4x150 *1x70 16.04 9.7 1.8 1.4 2.3  44.8  6902.7  2909.0
4x185 1x95 17.96 11.4 2.0  1.6 2.5  50.1  8703.8  3646.7
4x240 1x120 20.59 12.9 2.2 1.6 2.7  55.6  11252.4  4642.1
4x300 1x150 23.2 19.1 2.4 2.8 3.2  69.1  14345.0  6028.0
4x400 1x185 26.3 21.2 2.6 2.0  3.5  77.1  18254.0  7592.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Cuatro Núcleos con un Núcleo Neutro
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Fase Tierra Fase Tierra Fase Tierra Cobre Aluminio
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
4x2.5 1x1.5 1.78 1.38 0.8 0.8 0.2  1.8  15.3  369.9  --
4x4 1x2.5 2.25 1.78 1.0  0.8 0.2  1.8  17.4  499.2  387.0
4x6 1x4 2.76 2.25 1.0  1.0  0.2  1.8  18.9  628.7  --
*4x6 *1x4 2.83 2.25 1.0  1.0  0.2  1.8  19.1  -- 470.6
4x10 1x6 4.05 2.76 1.0  1.0  0.2  1.8  22.0  880.0  --
*4x10 *1x6 4.05 2.83 1.0  1.0  0.2  1.8  22.0  -- 602.3
4x16 1x10 5.1 4.05 1.0  1.0  0.2  1.8  25.0  1217.4  767.6
4x25 1x16 5.9 5.1 1.2 1.0  0.2  1.8  28.1  1698.3  993.0
4x35 *1x16 6.9 5.1 1.2 1.0  0.2  1.8  30.3  2113.1  1168.6
4x50 1x25 9.08 5.9 1.4 1.2 0.2  1.9  31.5  2712.2  1413.8
4x70 1x35 10.94 6.9 1.4 1.2 0.2  2.0  34.5  3673.3  1791.7
4x95 1x50 12.88 8.1 1.6 1.4 0.5  2.2  41.2  5287.2  2695.4
4x120 1x70 14.45 9.7 1.6 1.4 0.5  2.3  44.4  6516.4  3183.2
4x150 *1x70 16.04 9.7 1.8 1.4 0.5  2.4  48.1  7711.1  3717.5
4x185 1x95 17.96 11.4 2.0  1.6 0.5  2.6  53.4  9605.7  4548.5
4x240 1x120 20.59 12.9 2.2 1.6 0.5  2.8  58.9  12250.9  5640.5
4x300 1x150 23.2 19.1 2.4 1.8 0.5  3.4  75.1  16141.0  7824.0
4x400 1x185 26.3 21.2 2.6 2.0  0.8  3.7  84.4  21038.0  10375.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Four Cores Steel Wire Armored(SWA) PVC Cable With One Neutral Core
Sección Transversal Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Fase Tierra Fase Tierra Fase Tierra Cobre Aluminio
mm2 mm2 mm mm mm mm mm mm mm kg/km kg/km
4x2.5 1x1.5 1.78 1.38 0.8 0.8 1.3  1.8  17.6  625.8  --
4x4 1x2.5 2.25 1.78 1.0  0.8 1.3  1.8  19.7  789.1  676.9
4x6 1x4 2.76 2.25 1.0  1.0  1.3  1.8  21.3  948.5  --
*4x6 *1x4 2.83 2.25 1.0  1.0  1.3  1.8  21.4  -- 789.4
4x10 1x6 4.05 2.76 1.0  1.0  1.3  1.8  24.3  1248.7  --
*4x10 *1x6 4.05 2.83 1.0  1.0  1.3  1.8  24.4  -- 970.8
4x16 1x10 5.1 4.05 1.0  1.0  1.3  1.8  27.3  1636.6  1186.8
4x25 1x16 5.9 5.1 1.2 1.0  1.6  1.9  31.4  2404.8  1699.5
4x35 *1x16 6.9 5.1 1.2 1.0  1.6  1.9  33.5  2875.4  1930.9
4x50 1x25 9.08 5.9 1.4 1.2 1.6  2.1  35.3  3565.8  2267.4
4x70 1x35 10.94 6.9 1.4 1.2 2.0  2.2  39.4  4881.5  3000.0
4x95 1x50 12.88 8.1 1.6 1.4 2.0  2.4  45.3  6394.4  3802.5
4x120 1x70 14.45 9.7 1.6 1.4 2.0  2.5  48.5  7694.6  4361.3
4x150 *1x70 16.04 9.7 1.8 1.4 2.5  2.7  53.4  9480.5  5486.9
4x185 1x95 17.96 11.4 2.0  1.6 2.5  2.9  59.1  11616.6  6559.4
4x240 1x120 20.59 12.9 2.2 1.6 2.5  3.0  64.4  14427.1  7816.7
4x300 1x150 23.2 19.1 2.4 1.8 3.15  3.5  79.7  19371.0  11054.0
4x400 1x185 26.3 21.2 2.6 2.0  3.15  3.8  87.7  23818.0  13155.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
Cable de PVC no Blindado de Cinco Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la Funda
de PVC
Diámetro Total Peso del Cable
(Aprox.)
(Aprox.) Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
5x1.5 1.38 0.8 1.8 12.246 199.2  --
5x2.5 1.78 0.8 1.8 13.326 258.7  183.9
5x4 2.25 1.0  1.8 15.675 385.0  263.5
5x6 2.76 1.0  1.8 17.052 498.6  -
*5x6 2.83 1.0  1.8 17.241 -- 329.7
5x10 4.05 1.0  1.8 20.535 756.4  451.2
5x16 5.1 1.0  1.8 23.37 1079.2  593.3
5x25 5.9 1.2 1.8 26.41 1526.5  766.4
5x35 6.9 1.2 1.9 29.71 2028.8  969.7
5x50 9.02 1.4 2.0  31.3 2683.0  1250.0
5x70 10.86 1.4 2.2 35.2 3749.6  1662.4
5x95 12.78 1.6 2.3 39.7 5092.3  2210.8
5x120 14.39 1.6 2.5 43.9 6331.8  2687.0
5x150 15.94 1.8 2.6 46.5 7732.8  3262.5
5x185 17.86 2.0  2.8 51.8 9654.6  4053.5
5x240 20.47 2.2 3.1 57.6 12563.2  5211.4
5x300 22.89 2.4 3.3 63.3 15605.5  6415.8
5x400 26.5 2.6 3.6 77.7 20254.0  8338.0
5x500 30.1 2.8 3.9 86.7 25824.0  10503.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Cinta de Acero (STA) de Cinco Núcleos
Sección
Transversal
Diámetro del Conductor
(Aprox.)
Espesor de Aislamiento
de PVC
Espesor de la
Cinta Blindada
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
5x1.5 1.38 0.8 0.2 1.8 14.4  306.9  --
5x2.5 1.78 0.8 0.2 1.8 15.5  375.9  301.1
5x4 2.25 1.0  0.2 1.8 17.8  523.9  402.4
5x6 2.76 1.0  0.2 1.8 19.2  650.5  --
*5x6 2.83 1.0  0.2 1.8 19.4  -- 483.2
5x10 4.05 1.0  0.2 1.8 22.7  939.8  634.5
5x16 5.1 1.0  0.2 1.8 25.5  1288.8  802.8
5x25 5.9 1.2 0.2 1.8 28.8  1768.0  1007.9
5x35 6.9 1.2 0.2 1.9 31.7  2291.6  1232.5
5x50 9.02 1.4 0.2 2.1 33.5  2974.8  1541.8
5x70 10.86 1.4 0.5 2.2 38.4  4366.0  2278.9
5x95 12.78 1.6 0.5 2.4 43.1  5807.3  2925.8
5x120 14.39 1.6 0.5 2.6 47.3  7119.8  3475.1
5x150 15.94 1.8 0.5 2.8 50.1  8589.6  4119.3
5x185 17.86 2.0  0.5 2.9 55.2  10581.6  4980.6
5x240 20.47 2.2 0.5 3.2 61.0  13590.7  6238.9
5x300 22.89 2.4 0.5 3.4 66.7  16733.7  7544.0
5x400 26.5 2.6 0.8 3.9 84.9  23052.0  11137.0
5x500 30.1 2.8 0.8 4.2 94.4  29037.0  13716.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable de PVC Blindado con Alambre de Acero (SWA) de Cinco Núcleos
Sección
Transversal
Diámetro del Conductor
(aprox.)
Espesor de Aislamiento
de PVC
Diámetro del
Alambre Blindado
Espesor de la Funda
de PVC
Diámetro Total
(Aprox.)
Peso del Cable
(Aprox.)
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
5x1.5 1.38 0.8 0.8 1.8 15.8  441.6  --
5x2.5 1.78 0.8 0.8 1.8 16.9  521.6  446.9
5x4 2.25 1.0  1.25 1.8 20.2  834.7  713.2
5x6 2.76 1.0  1.25 1.8 21.6  984.2  --
*5x6 2.83 1.0  1.25 1.8 21.7  -- 825.8
5x10 4.05 1.0  1.6 1.8 25.7  1491.8  1186.5
5x16 5.1 1.0  1.6 1.8 28.6  1907.8  1421.8
5x25 5.9 1.2 1.6 2.0  32.2  2502.9  1742.8
5x35 6.9 1.2 2.0  2.2 36.3  3365.5  2306.3
5x50 9.02 1.4 2.0  2.3 38.3  4138.2  2705.2
5x70 10.86 1.4 2.0  2.5 42.2  5361.6  3274.5
5x95 12.78 1.6 2.5 2.7 48.3  7391.5  4509.9
5x120 14.39 1.6 2.5 2.9 52.5  8828.1  5183.3
5x150 15.94 1.8 2.5 3.0  55.5  10457.1  5986.8
5x185 17.86 2.0  2.5 3.2 60.8  12629.5  7028.4
5x240 20.47 2.2 3.15 3.6 68.1  16625.8  9274.0
5x300 22.89 2.4 3.15 3.8 74.2  20167.1  10977.4
5x400 26.5  2.6 3.15 4.0  96.7  27598  15346
5x500 30.1  2.8 3.15 4.3  107.7  33662  18346
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio
Expand More
OTROS CABLES CON PROPIEDADES SIMILARES
Indagación
Respondemos rápidamente a cualquier pregunta, consulta, necesidad y retroalimentación. Si tiene necesidades comerciales o preguntas sobre nuestros productos, no dude en contactarnos.
Tu País
Nombre de empresa
Tu nombre *
Correo electrónico *
Teléfono *
Skype/WhatsApp/Wechat
Tu mensaje *
