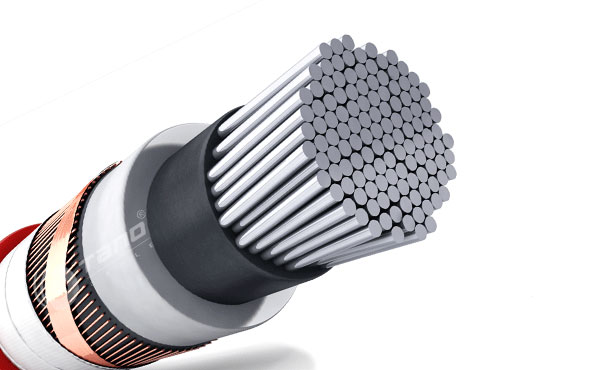

CABLE DE ENERGÍA DE 3.6 / 6 (7.2) kV

Pregunte ahora
VISIÓN DE CONJUNTO
APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiera protección mecánica.

ESTÁNDAR

IEC 60502-2, GB/T 12706.2

VOLTAJE

3.6/6kV
DESCARGAR
HOJA DE DATOS DEL CABLE
3.6/6(7.2)kV
IEC 60502-2, GB/T 12706.2
REDES DE DISTRIBUCION
USO INDUSTRIAL
POR RAYA DE COLOR
POR NÚMERO
ESPECIFICACIONES
RENDIMIENTO ELÉCTRICO
3.6/6(7.2)kV
ESTÁNDAR
IEC 60502-2, GB/T 12706.2
APLICACIÓN
REDES DE DISTRIBUCION
USO INDUSTRIAL
IDENTIFICACIÓN DEL NÚCLEO
POR RAYA DE COLOR
POR NÚMERO
DESEMPEÑO QUÍMICO
RESISTENCIA QUÍMICA Y ACEITE: BUENO
RENDIMIENTO MECANICO
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)
RENDIMIENTO DE FUEGO
NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%
RENDIMIENTO TERMINAL
TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃
OTRAS PROPIEDADES
APROBACIONES
N/A
CONDICIONES DE INSTALACION
AIRE LIBRE
ENTERRADO
EN CONDUCTO
MARCADO DE CABLES
IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO
EMBALAJE
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

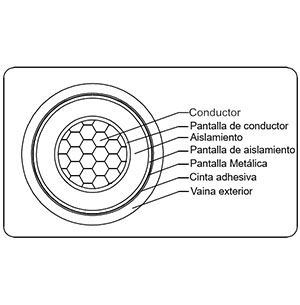

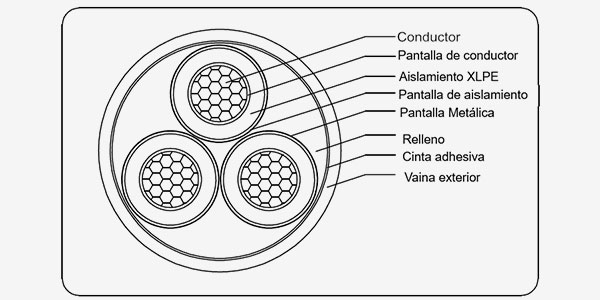

CONSTRUCCIÓN
1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Pantalla Metálica

Cinta de cobre

6. Relleno (solo para cable multipolar)

No higroscópico

7. Cinta adhesiva

Non-woven fabric

8. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

9. Armadura

Un solo núcleo: armadura de alambre de aluminio (AWA)
Tres núcleos: cinta de acero galvanizado (STA) o alambre de acero galvanizado (SWA)

10. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)



PARÁMETRO

Table 1
Table 2
Table 3
Table 4

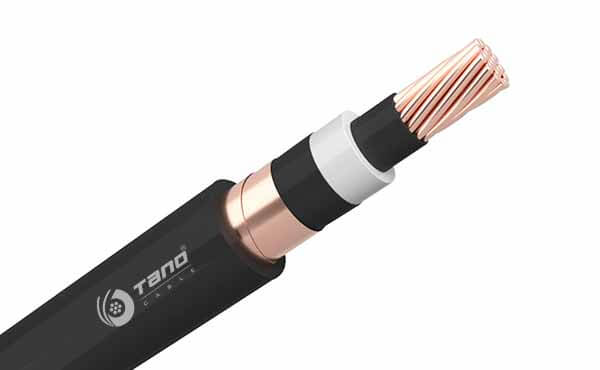

Cable sin Blindaje Aislado XLPE de 3.6 / 6kV de un Solo Núcleo
Conductor Espesor del
Aislamiento
Espesor de la
Funda Exterior
Aprox. Diámetro
Total
Aprox. Peso del Cable
Área de Sección
Transversal
Nominal
Diámetro
Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
25 5.9  2.5  1.8  17.8  521  370
35 6.9  2.5  1.8  18.8  631  420
50 8.1  2.5  1.8  20.0  767  482
70 9.7  2.5  1.8  21.6  992  578
95 11.4  2.5  1.8  23.3  1261  688
120 12.9  2.5  1.8  24.8  1515  791
150 14.2  2.5  1.8  26.1  1783  895
185 15.9  2.5  1.9  28.0  2160  1047
240 18.3  2.6  1.9  30.6  2729  1269
300 20.4  2.8  2.0  33.3  3344  1519
400 23.2  3.0  2.1  36.7  4237  1870
500 26.3  3.2  2.3  41.3  5365  2348
630 30.0  3.2  2.4  45.2  6753  2862
800 34.0  3.2  2.5  49.4  8449  3477
Expand More
Cable de Tres Núcleos sin Blindaje Aislado XLPE de 3.6 / 6kV
Conductor Espesor del
Aislamiento
Espesor de la
Funda Exterior
Aprox. Diámetro
Total
Aprox. Peso del Cable
Área de Sección
Transversal
Nominal
Diámetro
Cobre Aluminio
mm2 mm mm mm mm kg/km kg/km
25 5.9  2.5  2.1  35.2  1527  1070
35 6.9  2.5  2.2  37.6  1875  1240
50 8.1  2.5  2.3  40.4  2310  1450
70 9.7  2.5  2.4  44.2  3025  1773
95 11.4  2.5  2.5  48.1  3877  2148
120 12.9  2.5  2.6  51.6  4687  2500
150 14.2  2.5  2.7  54.7  5539  2857
185 15.9  2.5  2.8  58.7  6696  3335
240 18.3  2.6  3.0  64.8  8512  4101
300 20.4  2.8  3.2  70.7  10433  4919
400 23.2  3.0  3.4  78.2  13241  6092
Expand More
Cable de un Solo Núcleo con Armadura de Alambre de Aluminio Aislado (AWA) de 3.6 / 6kV XLPE
Conductor Espesor del
Aislamiento
Diámetro del
Alambre Blindado
Espesor de la
Funda Exterior
Aprox. Diámetro
Total
Aprox. Peso del Cable
Área de Sección
Transversal
Nominal
Diámetro
Cobre Aluminio
mm2 mm mm mm mm mm kg/km kg/km
25 5.9  2.5  1.6  1.8  23.4  834  683
35 6.9  2.5  1.6  1.8  24.3  954  744
50 8.1  2.5  1.6  1.8  25.6  1114  829
70 9.7  2.5  1.6  1.8  27.3  1371  956
95 11.4  2.5  1.6  1.9  29.1  1673  1101
120 12.9  2.5  1.6  2.0  30.7  1958  1234
150 14.2  2.5  1.6  2.0  32.1  2254  1366
185 15.9  2.5  2.0  2.1  34.7  2743  1630
240 18.3  2.6  2.0  2.2  37.5  3376  1916
300 20.4  2.8  2.0  2.3  40.2  4037  2212
400 23.2  3.0  2.0  2.4  43.7  5013  2646
500 26.3  3.2  2.5  2.5  49.3  6380  3363
630 30.0  3.2  2.5  2.6  53.4  7875  3983
800 34.0  3.2  2.5  2.8  57.8  9689  4721
Expand More

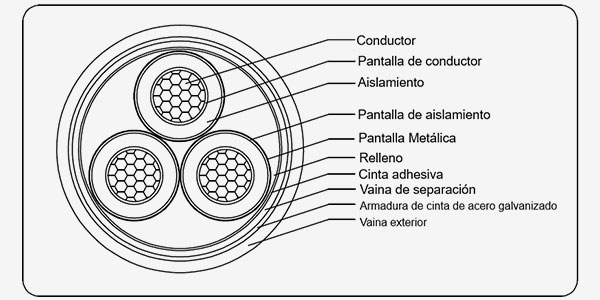

Cable Blindado Aislado XLPE de 3.6 / 6kV de Tres Núcleos
Conductor Espesor del
Aislamiento
Diámetro (espesor)
de Armadura
Espesor de la
Funda Exterior
Aprox. Diámetro
Total
Aprox. Peso del Cable
Área de Sección
Transversal
Nominal
Diámetro
SWA STA SWA STA SWA STA Cobre Aluminio
mm2 mm mm mm mm mm mm mm mm kg/km kg/km kg/km kg/km
25 5.9  2.5  2.0  0.5  2.3  3.2  42.1  41.8  3101  2480  2645  2024
35 6.9  2.5  2.0  0.5  2.4  3.4  44.6  44.4  3559  2914  2923  2279
50 8.1  2.5  2.5  0.5  2.5  3.6  48.5  47.5  4534  3455  3674  2596
70 9.7  2.5  2.5  0.5  2.6  3.8  52.6  51.7  5469  4320  4217  3067
95 11.4  2.5  2.5  0.5  2.8  4.1  56.6  56.0  6541  5326  4812  3597
120 12.9  2.5  2.5  0.5  2.9  4.3  60.2  59.8  7551  6281  5364  4094
150 14.2  2.5  2.5  0.5  3.0  4.5  63.5  63.3  8586  7276  5904  4594
185 15.9  2.5  2.5  0.5  3.1  4.7  67.6  67.7  9976  8610  6616  5249
240 18.3  2.6  2.5  0.5  3.3  5.1  73.9  74.3  12151  10708  7739  6297
300 20.4  2.8  3.15  0.5  3.5  5.5  81.4  80.8  15346  12935  9832  7421
400 23.2  3.0  3.15  0.8  3.8  6.0  89.3  90.5  18714  16954  11564  9805
Expand More
