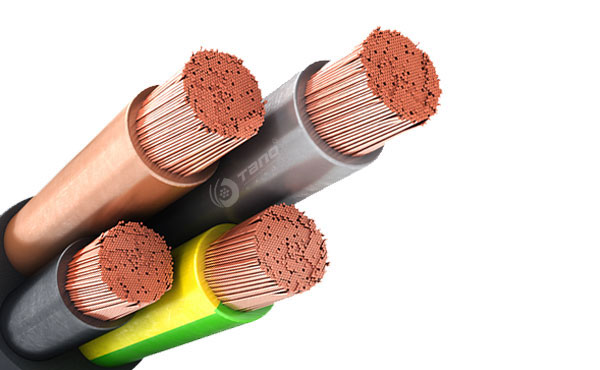

Cable H07RN-F

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Estos cables están diseñados para proporcionar una alta flexibilidad y tener la capacidad de resistir el clima, aceites / grasas, tensiones mecánicas y térmicas.
Las aplicaciones incluyen equipos de manipulación, fuentes de alimentación móviles, lugares de trabajo, equipos de escenario y audiovisuales, áreas portuarias y presas. También para uso en drenaje y tratamiento de agua, ambientes fríos y ambientes industriales severos.

ESTÁNDAR

HD 22.4 S4

DESCARGAR
HOJA DE DATOS DEL CABLE

450/750V

HD 22.4 S4

USO INDUSTRIAL
MOBILE USE
ROBOTICS
WINDMILLS

POR COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

450/750V

ESTÁNDAR

HD 22.4 S4

APLICACIÓN

USO INDUSTRIAL
MOBILE USE
ROBOTICS
WINDMILLS

IDENTIFICACIÓN DEL NÚCLEO

POR COLOR

DESEMPEÑO QUÍMICO

RESISTENTE A QUÍMICOS Y ACEITES: EXCELENTE

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 85 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 200 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -25 ℃

OTRAS PROPIEDADES

APROBACIONES

CONDICIONES DE INSTALACION

AIRE LIBRE

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

POR BOBINA / POR ROLLO
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

CONSTRUCCIÓN

1. Conductor:

alambre de cobre recocido liso clase 5 según BS EN 60228

2. Aislamiento:

EPR (caucho de etileno propileno) Tipo EI4 a BS7655

3. Funda:

PCP (policloropreno) Tipo EM2 a BS7655

DATOS TÉCNICOS

Voltaje: 450/750V
Temperatura de funcionamiento del conductor:-30°C to +60°C (85°C max)
Radio mínimo de curvatura
Hasta 25 mm2: 6 x diámetro total
Por encima de 25 mm2: 8 x diámetro total

Identificación del núcleo
2 núcleos: azul, marrón
3 núcleos: verde / amarillo, azul, marrón
4 núcleos: verde / amarillo, marrón, negro, gris
5 núcleos: verde / amarillo, azul, marrón, negro, gris
6 núcleos y superior: negro con números blancos, verde / amarillo
Color de la funda: negro

PARÁMETRO

H07RN-F CABLE

Número y Área Nominal de la Sección Transversal de Conductores	Espesor del Aislamiento Valor Especificado	Espesor de la Funda Valor Especificado			Diámetro Total Medio
		Una Capa	Dos Capas		Límite Inferior	Limite Superior
		Una Capa	Capa Interna	Capa Exterior	Límite Inferior	Limite Superior
mm2	mm	mm	mm	mm	mm	mm
1 x 1.5	0.8	1.4	-	-	5.7	7.1
1 x 2.5	0.9	1.4	-	-	6.3	7.9
1 x 4	1.0	1.5	-	-	7.2	9.0
1 x 6	1.0	1.6	-	-	7.9	9.8
1 x 10	1.2	1.8	-	-	9.5	11.9
1 x 16	1.2	1.9	-	-	10.8	13.4
1 x 25	1.4	2.0	-	-	12.7	15.8
1 x 35	1.4	2.2	-	-	14.3	17.9
1 x 50	1.6	2.4	-	-	16.5	20.6
1 x 70	1.6	2.6	1.0	1.6	18.6	23.3
1 x 95	1.8	2.8	1.1	1.7	20.8	26.0
1 x 120	1.8	3.0	1.2	1.8	22.8	28.6
1 x 150	2.0	3.2	1.3	1.9	25.2	31.4
1 x 185	2.2	3.4	1.4	2.0	27.6	34.4
1 x 240	2.4	3.5	1.4	2.1	30.6	38.3
1 x 300	2.6	3.6	1.4	2.2	33.5	41.9
1 x 400	2.8	3.8	1.5	2.3	37.4	46.8
1 x 500	3.0	4.0	1.6	2.4	41.3	52.0
1 x 630	3.0	4.1	1.6	2.5	45.5	57.0
2 x 1.0	0.8	1.3	-	-	7.7	10.0
2 x 1.5	0.8	1.5	-	-	8.5	11.0
2 x 2.5	0.9	1.7	-	-	10.2	13.1
2 x 4	1.0	1.8	-	-	11.8	15.1
2 x 6	1.0	2.0	-	-	13.1	16.8
2 x 10	1.2	3.1	1.2	1.9	17.7	22.6
2 x 16	1.2	3.3	1.3	2.0	20.2	25.7
2 x 25	1.4	3.6	1.4	2.2	24.3	30.7
3 x 1.0	0.8	1.4	-	-	8.3	10.7
3 x 1.5	0.8	1.6	-	-	9.2	11.9
3 x 2.5	0.9	1.8	-	-	10.9	14.0
3 x 4	1.0	1.9	-	-	12.7	16.2
3 x 6	1.0	2.1	-	-	14.1	18.0
3 x 10	1.2	3.3	1.3	2.0	19.1	24.2
3 x 16	1.2	3.5	1.4	2.1	21.8	27.6
3 x 25	1.4	3.8	1.5	2.3	26.1	33.0
3 x 35	1.4	4.1	1.6	2.5	29.3	37.1
3 x 50	1.6	4.5	1.8	2.7	34.1	42.9
3 x 70	1.6	4.8	1.9	2.9	38.4	48.3
3 x 95	1.8	5.3	2.1	3.2	43.3	54.0
3 x 120	1.8	5.6	2.2	3.4	47.4	60.0
3 x 150	2.0	6.0	2.4	3.6	52.0	66.0
3 x 185	2.2	6.4	2.5	3.9	57.0	72.0
3 x 240	2.4	7.1	2.8	4.3	65.0	82.0
3 x 300	2.6	7.7	3.1	4.6	72.0	90.0
4 x 1.0	0.8	1.5	-	-	9.2	11.9
4 x 1.5	0.8	1.7	-	-	10.2	13.1
4 x 2.5	0.9	1.9	-	-	12.1	15.5
4 x 4	1.0	2.0	-	-	14.0	17.9
4 x 6	1.0	2.3	-	-	15.7	20.0
4 x 10	1.2	3.4	1.4	2.0	20.9	26.5
4 x 16	1.2	3.6	1.4	2.2	23.8	30.1
4 x 25	1.4	4.1	1.6	2.5	28.9	36.6
4 x 35	1.4	4.4	1.7	2.7	32.5	41.1
4 x 50	1.6	4.8	1.9	2.9	37.7	47.5
4 x 70	1.6	5.2	2.0	3.2	42.7	54.0
4 x 95	1.8	5.9	2.3	3.6	48.4	61.0
4 x 120	1.8	6.0	2.4	3.6	53.0	66.0
4 x 150	2.0	6.5	2.6	3.9	58.0	73.0
4 x 185	2.2	7.0	2.8	4.2	64.0	80.0
4 x 240	2.4	7.7	3.1	4.6	72.0	91.0
4 x 300	2.6	8.4	3.3	5.1	80.0	101.0
5 x 1.0	0.8	1.6	-	-	10.2	13.1
5 x 1.5	0.8	1.8	-	-	11.2	14.4
5 x 2.5	0.9	2.0	-	-	13.3	17.0
5 x 4	1.0	2.2	-	-	15.6	19.9
5 x 6	1.0	2.5	1.0	1.5	17.5	22.2
5 x 10	1.2	3.6	1.4	2.2	22.9	29.1
5 x 16	1.2	3.9	1.5	2.4	26.4	33.3
5x25	1.4	4.4	1.7	2.7	32.0	40.4
