VISIÓN DE CONJUNTO
APLICACIÓN

Estos cables están diseñados para varios usos, incluido el cable de alimentación principal para mineros continuos, el cable de bomba y el cable de alimentación. La pantalla semiconductora general proporciona un contacto a tierra de protección para cualquier objeto que rompa la cubierta antes de entrar en contacto con los conductores de energía.

ESTÁNDAR

AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

VOLTAJE

1.1/1.1kV
DESCARGAR
HOJA DE DATOS DEL CABLE
1.1/1.1kV
AS/NZS 1802:2003, AS/NZS 1125, AS/NZS 3808, AS/NZS 5000.1
USO INDUSTRIAL
POR COLOR
ESPECIFICACIONES
RENDIMIENTO ELÉCTRICO
1.1/1.1kV
ESTÁNDAR
AS/NZS 1802:2003, AS/NZS 1125, AS/NZS 3808, AS/NZS 5000.1
APLICACIÓN
USO INDUSTRIAL
IDENTIFICACIÓN DEL NÚCLEO
POR COLOR
DESEMPEÑO QUÍMICO
RESISTENTE A QUÍMICOS Y ACEITES: EXCELENTE
RENDIMIENTO MECANICO
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10
RENDIMIENTO DE FUEGO
NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
RENDIMIENTO TERMINAL
TEMPERATURA MÁXIMA DE SERVICIO: 85 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 200 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -25 ℃
OTRAS PROPIEDADES
APROBACIONES
N/A
CONDICIONES DE INSTALACION
AIRE LIBRE
MARCADO DE CABLES
IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO
EMBALAJE
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

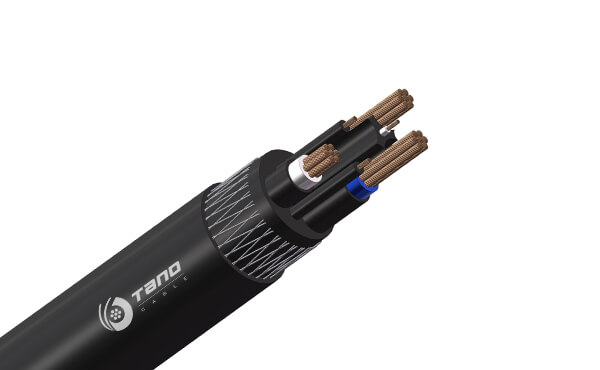

CONSTRUCCIÓN
1. Conductor: conductor de cobre estañado recocido plano de clase 5
2. Aislamiento: EPR (rojo, blanco, azul)
3. Pantalla de aislamiento: elastómero semiconductor
4. Núcleo de tierra: PCP semiconductor aislado (negro)
5. Núcleo piloto central: EPR aislado (gris)
6. Separador de cuna: PCP semiconductor (negro)
7. Pantalla de elastómero semiconductor para ensamblaje de núcleos
8. Refuerzo de trenza textil
9. Revestimiento exterior: PCP de alta resistencia (negro). Se puede ofrecer una vaina de CPE / CSP de alta resistencia a pedido.
PARÁMETRO

241.1 CABLE
Área Nominal del Conductor Tamaño de la Hebra Espesor de Aislamiento Conductor de Tierra Conductor Piloto Espesor de la Funda, Incluida
la Capa de SC PCP
Diámetro Total Nominal Peso Nominal
Tamaño de la Hebra Espesor del Recubrimiento Tamaño de la Hebra Espesor del Recubrimiento
mm2 No/mm mm No/mm mm No/mm mm mm mm kg/km
6 84/0.30 1.5 18/0.30 1.0 24/0.20 0.8 3.8 28.5 1060
10 77/0.40 1.5 27/0.30 1.0 24/0.20 0.8 3.8 31.1 1270
16 126/0.40 1.6 42/0.30 1.0 24/0.20 0.8 3.9 34.1 1640
25 209/0.40 1.6 66/0.30 1.0 24/0.20 0.8 4.2 37.9 2080
35 285/0.40 1.6 90/0.30 1.0 24/0.20 0.8 4.4 41.2 2540
50 380/0.40 1.7 120/0.30 1.0 40/0.20 0.8 4.9 45.9 3280
70 203/0.67 1.8 39/0.67 1.0 40/0.20 0.8 5.3 52.2 4800
95 259/0.67 2.0 39/0.67 1.0 40/0.20 0.8 5.8 56.7 6000
120 336/0.67 2.1 42/0.67 1.2 40/0.20 0.8 6.3 62.7 7100
150 427/0.67 2.3 54/0.67 1.2 40/0.20 0.8 6.7 68.3 8650
185 518/0.67 2.5 63/0.67 1.4 40/0.20 0.8 7.3 74.9 10300
240 672/0.67 2.8 77/0.67 1.4 40/0.20 0.8 8.0 83.3 13000
300 854/0.67 3.0 98/0.67 1.4 40/0.20 0.8 8.7 91.2 16000
