Cable concéntrico | Cable CNE

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Para uso en suministro eléctrico de viviendas, 600V. Lucha en el aire desde el interruptor de circuito montado en el poste hasta la conexión de la casa.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

SANS 1507-6

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

POR COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

SANS 1507-6

APLICACIÓN

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

IDENTIFICACIÓN DEL NÚCLEO

POR COLOR

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA O ACERO-MADERA

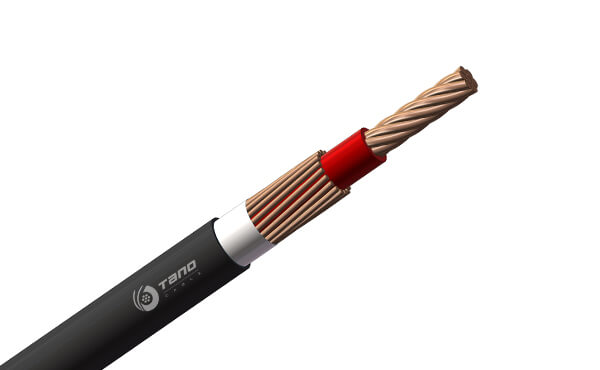

CONSTRUCCIÓN

Núcleo de fase central, trenzado de acero Galv. + Cu estañado, núcleo de fase estable UV con aislamiento XLPE rojo, capa concéntrica Cu + GSW estañado desnudo, cubierta exterior de PE o XLPE estable a UV negro o naranja.

1. Conductor de fase:

conductor de cobre trenzado

2. Aislamiento:

XLPE

3. Conductor de tierra:

alambre de cobre sólido

4. Ripcord:

Nylon

5. Cinta adhesiva:

cinta de poliéster

6. Revestimiento exterior:

PE (polietileno)

PARÁMETRO

CNE Cable

Tamaño	Conductor de Fase		Aislamiento XLPE		Conductor de Tierra		Funda de PE		Peso Aproximado
Tamaño	Estructura	O.D	Grosor	O.D	Estructura	O.D	Grosor	O.D	Peso Aproximado
mm2	No./mm	mm	mm	mm	No./mm	mm	mm	mm	kg/km
4	7/0.92	2.76	1.0	4.76	8/0.85	6.46	1.4	9.41	131
10	7/1.35	4.05	1.0	6.05	18/0.85	7.75	1.4	10.70	240
