Cable concéntrico | Cable SNE

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Para uso en suministro eléctrico de viviendas, 600V. Colgado en el aire desde la caja de distribución de la parte superior del poste hasta el medidor de electricidad prepago / disyuntor principal.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

SANS 1507-6

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

POR COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

SANS 1507-6

APLICACIÓN

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

IDENTIFICACIÓN DEL NÚCLEO

POR COLOR

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA O ACERO-MADERA

CONSTRUCCIÓN

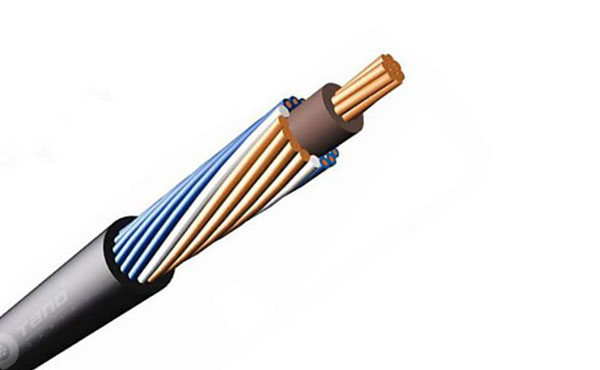

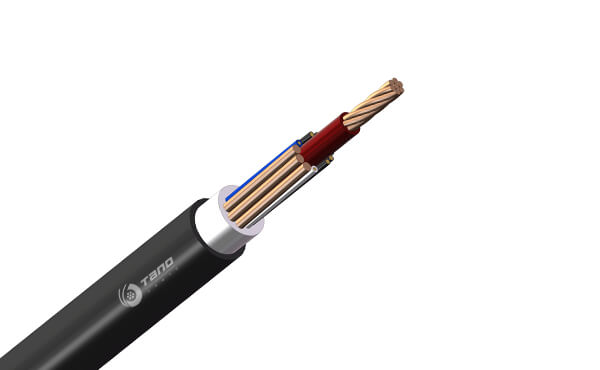

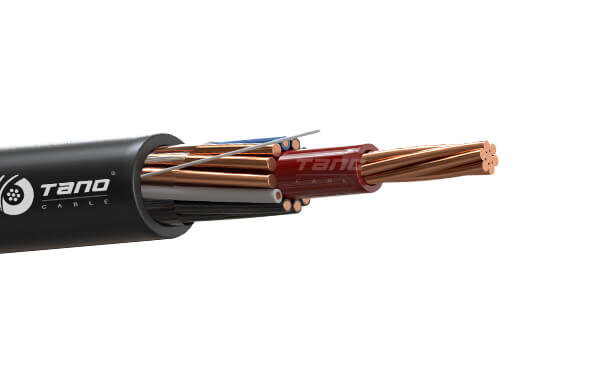

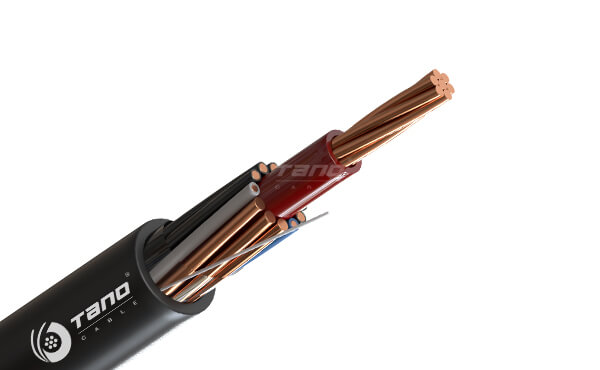

Núcleo de fase central, trenzado de Cu trefilado, rojo con aislamiento XLPE, estable a los rayos UV, capa concéntrica dividida 7x cables neutros aislados con PE negro + 3 cables de tierra de Cu desnudo, + núcleos de comunicación blanco y azul,Revestimiento exterior de PE estable a los rayos UV.

1. Aislamiento:

PE (polietileno)

2. Conductor de fase:

conductor de cobre trenzado

3. Aislamiento:

XLPE

4. Conductor neutro:

alambre de cobre sólido

5. Ripcord:

nailon

6. Cinta adhesiva:

cinta de poliéster

7. Revestimiento exterior:

PE (polietileno)

8. Núcleo del piloto:

alambre de cobre aislado con PE

9. Conductor de tierra:

alambre de cobre sólido

PARÁMETRO

SNE Cable

Tamaño	Conductor de Fase		Aislamiento XLPE		Conductor de Tierra	Conductor Neutral	Núcleo Piloto	Funda de PE		Peso Aproximado
Tamaño	Estructura	O.D	Grosor	O.D	Estructura	Estructura	Estructura	Grosor	O.D	Peso Aproximado
mm2	No./mm	mm	mm	mm	No./mm	No./mm	No./mm	mm	mm	kg/km
4	7/0.92	2.76	1.0	4.76	3/1.05	7/0.86	2/1.13	1.4	10.0	168
10	7/1.35	4.05	1.0	6.05	3/1.78	7/1.33	2/1.13	1.6	12.7	334
16	7/1.70	5.10	1.0	7.10	3/2.20	7/1.76	2/1.13	1.6	14.5	502
