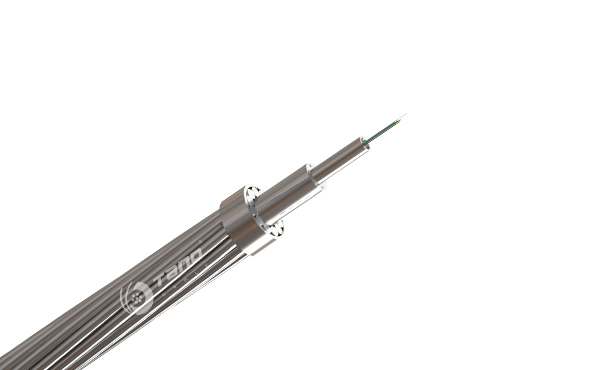

TUBO CENTRAL DE ACERO INOXIDABLE RESISTENTE A RAYO OPGW CON ALAMBRES COMPRIMIDOS

APLICACIÓN

Los cables OPGW se utilizan para la transmisión de energía, las comunicaciones y la protección contra rayos. Podrían reemplazar los cables tradicionales de estática, blindaje y tierra en líneas aéreas de transmisión por fibra óptica, que puede utilizarse para telecomunicaciones. Son adecuados para líneas de alta y ultraalta tensión en proyectos interurbanos o transnacionales que requieren funciones de comunicación y puesta a tierra a largas distancias.

El tubo central de acero inoxidable OPGW resistente a rayos con cables comprimidos se utiliza en zonas con fuertes tormentas y en líneas de transmisión que requieren un diámetro pequeño y una corriente de falla elevada.

DESCRIPCIÓN

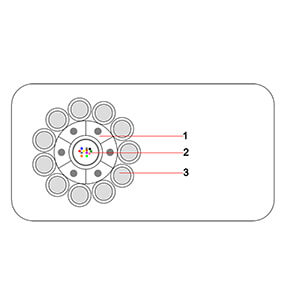

El tubo central de acero inoxidable está rodeado por capas dobles de alambres de acero revestidos de aluminio (ACS), los alambres de acero revestidos de aluminio de la capa interna están comprimidos, los alambres de acero revestidos de aluminio de la capa externa están todos comprimidos o completamente redondos.

CARACTERÍSTICAS PRINCIPALES

● Compresión de cables AS redondos en cables AS sectoriales durante el cableado.
● En comparación con el cableado AS redondo, el cableado AS sectorial puede aumentar la sección transversal y la capacidad de corriente de falla, manteniendo el diámetro del cable.
● En comparación con el cableado AS redondo, el cableado AS sectorial puede aumentar drásticamente el diámetro de los cables exteriores para mejorar el rendimiento contra rayos.

ESTÁNDAR

ITU-TG.652
Características de una fibra óptica monomodo.
ITU-TG.655
Características de fibras ópticas monomodo con dispersión desplazada distinta de cero.

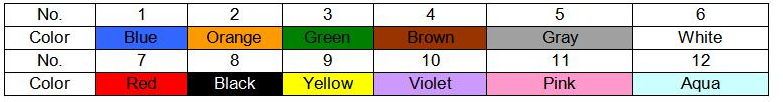

EIA/TIA598 B
Código Col de cables de fibra óptica.
IEC 60794-4-10
Cables ópticos aéreos a lo largo de líneas eléctricas: especificación de la familia para OPGW.
IEC 60794-1-2
Cables de fibra óptica: procedimientos de prueba parcial.
IEEE1138-2009
Norma IEEE para pruebas y rendimiento de cables de tierra ópticos para uso en líneas eléctricas.
IEC61232
Alambre de acero revestido de aluminio para usos eléctricos.
IEC60104
Alambre de aleación de aluminio, magnesio y silicio para conductores de líneas aéreas.
IEC 61089
Conductores eléctricos trenzados aéreos con cableado concéntrico de alambre redondo.
