APLICACIÓN
Los cables OPGW se utilizan para la transmisión de energía, las comunicaciones y la protección contra rayos. Podrían reemplazar los cables tradicionales de estática, blindaje y tierra en líneas aéreas de transmisión por fibra óptica, que puede utilizarse para telecomunicaciones. Son adecuados para líneas de alta y ultraalta tensión en proyectos interurbanos o transnacionales que requieren funciones de comunicación y puesta a tierra a largas distancias.
DESCRIPCIÓN

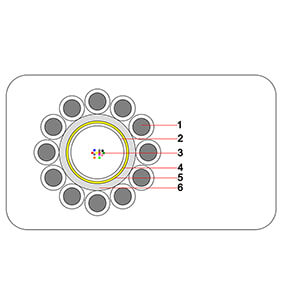

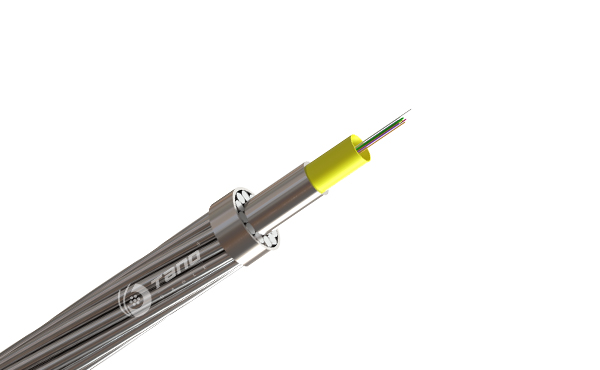

El tubo de aluminio de tipo central está rodeado por capas simples o dobles de alambres de acero revestidos de aluminio (ACS) o una mezcla de alambres ACS y alambres de aleación de aluminio.
CARACTERÍSTICAS PRINCIPALES
● Buen rendimiento anticorrosivo y antirayos.
● El material y la estructura son uniformes y ofrecen buena resistencia a la fatiga por vibración.
● La corriente de cortocircuito tiene poco efecto en las propiedades de transmisión de la fibra óptica.
ESTÁNDAR
ITU-TG.652
Características de una fibra óptica monomodo.
ITU-TG.655
Características de fibras ópticas monomodo con dispersión desplazada distinta de cero.

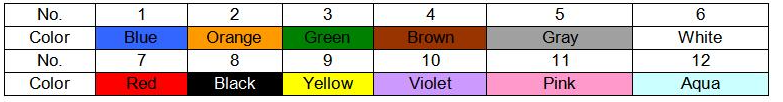

EIA/TIA598 B
Código Col de cables de fibra óptica.
IEC 60794-4-10
Cables ópticos aéreos a lo largo de líneas eléctricas: especificación de la familia para OPGW.
IEC 60794-1-2
Cables de fibra óptica: procedimientos de prueba parcial.
IEEE1138-2009
Norma IEEE para pruebas y rendimiento de cables de tierra ópticos para uso en líneas eléctricas.
IEC61232
Alambre de acero revestido de aluminio para usos eléctricos.
IEC60104
Alambre de aleación de aluminio, magnesio y silicio para conductores de líneas aéreas.
IEC 61089
Conductores eléctricos trenzados aéreos con cableado concéntrico de alambre redondo.
