CABLE CONCÉNTRICO PARA DOMINICA MARKET

Pregunte ahora
VISIÓN DE CONJUNTO
APLICACIÓN

Los cables concéntricos se utilizan como entrada de servicio eléctrico desde la red de distribución de energía hasta el panel de medidores (especialmente donde se requiere para evitar pérdidas "negras" o robo de energía eléctrica), y como cable alimentador desde el panel de medidores hasta el panel o distribución general. panel, tal como se especifica en el Código Eléctrico Nacional. Este tipo de conductor se puede utilizar en lugares secos y húmedos, directamente enterrados o al aire libre; su temperatura máxima de funcionamiento es de 90ºC y su voltaje de servicio para todas las aplicaciones es de 600V.

TIPO DE CABLE

Tipo 1: Cables concéntricos de tipo circular estándar de ASTM
DESCARGAR
HOJA DE DATOS DEL CABLE
0.6/1kV
ASTM D2655, ASTM B556, ASTM B193,
UL 44, UL 1581,ASTM B8, UL 854,
NEC Numeral 310.14
SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION
POR COLOR
ESPECIFICACIONES
RENDIMIENTO ELÉCTRICO
0.6/1kV
ESTÁNDAR
ASTM D2655, ASTM B556, ASTM B193,
UL 44, UL 1581,ASTM B8, UL 854,
NEC Numeral 310.14
APLICACIÓN
SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION
IDENTIFICACIÓN DEL NÚCLEO
POR COLOR
DESEMPEÑO QUÍMICO
QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA
RENDIMIENTO MECANICO
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10
RENDIMIENTO DE FUEGO
NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
RENDIMIENTO TERMINAL
TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃
OTRAS PROPIEDADES
APROBACIONES
N/A
CONDICIONES DE INSTALACION
AIRE LIBRE
ENTERRADO
MARCADO DE CABLES
IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO
EMBALAJE
POR ROLLO
POR CARRETE / TAMBOR DE MADERA O ACERO-MADERA

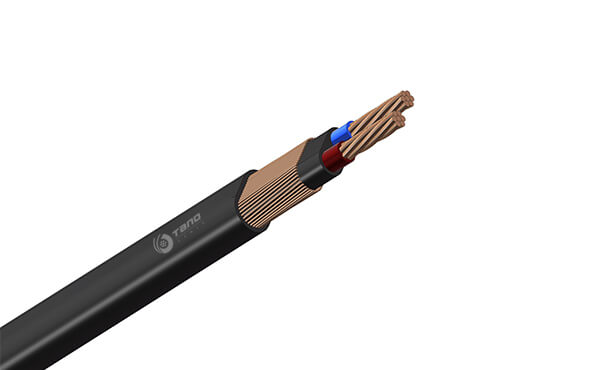

CONSTRUCCIÓN
1. Conductor:

alambre de cobre, alambre de aluminio, alambre de aleación de aluminio S8000, aluminio revestido de cobre (CCA)

2. Aislamiento:

XLPE

3. Conductor neutro:

alambre de cobre, alambre de aluminio, alambre de aleación de aluminio S8000, aluminio revestido de cobre (CCA)

4. Cinta aglutinante:

cinta de poliéster o cinta semiconductora

5. Vaina exterior:

XLPE


PARÁMETRO

Table 1
Table 2
Tamaño Conductor de Fase Aislamiento XLPE Conductor Neutral Funda de XLPE Peso Aproximado
Estructura O.D Grosor O.D Estructura O.D Grosor O.D CU AL CCA
AWG No./mm mm mm mm No./mm mm mm mm kg/km kg/km kg/km
2x8 7/1.23 3.69 1.14 5.97 25/0.65 7.27 1.14 9.84 202 97 101
2x10 7/0.98 2.94 1.14 5.22 25/0.52 6.26 1.14 8.83 141 74 77
Expand More
Tamaño Conductor de Fase Aislamiento XLPE Vaina Interior Conductor Neutral Funda de XLPE Peso Aproximado
Estructura O.D Grosor O.D Grosor Estructura Grosor O.D CU AL CCA
AWG No./mm mm mm mm mm No./mm mm mm kg/km kg/km kg/km
3x8 7/1.23 3.69 1.14 5.97 0.7 65/0.41 1.14 16.59x10.62 396 227 233
3x6 7/1.55 4.65 1.14 6.93 0.7 65/0.52 1.14 18.73x11.80 551 297 307
3x4 7/1.96 4.98 1.14 8.16 0.7 65/0.65 1.52 22.21x14.05 830 427 443
3x2 7/2.47 7.41 1.14 9.69 0.7 65/0.83 1.52 25.63x15.94 1233 587 613
Expand More
